TAY CO THỦY LỰC CẤU TẠO, CÁCH LẮP ĐẶT VÀ ĐIỀU CHỈNH TỐC ĐỘ CHI TIẾT

1. Cấu tạo của tay co thủy lực

Một bộ tay co thủy lực cơ bản bao gồm các bộ phận chính sau:

Hộp áp lực (thân thủy lực): chứa hệ thống lò xo và dầu thủy lực để tạo lực đẩy và kiểm soát tốc độ đóng cửa.

Hệ thống tay co: gồm tay chính và tay chân đế liên kết với nhau bằng khớp nối hoặc ren, giúp truyền lực từ hộp áp lực lên cánh cửa.

Vít điều chỉnh tốc độ: thường có 2 vít đánh số 1 và 2 trên thân máy để điều chỉnh tốc độ đóng cửa nhanh hay chậm.

Nắp chụp: che chắn trục của hộp thủy lực để tăng tính thẩm mỹ và bảo vệ.

2. Hướng dẫn lắp đặt tay co thủy lực chuẩn kỹ thuật

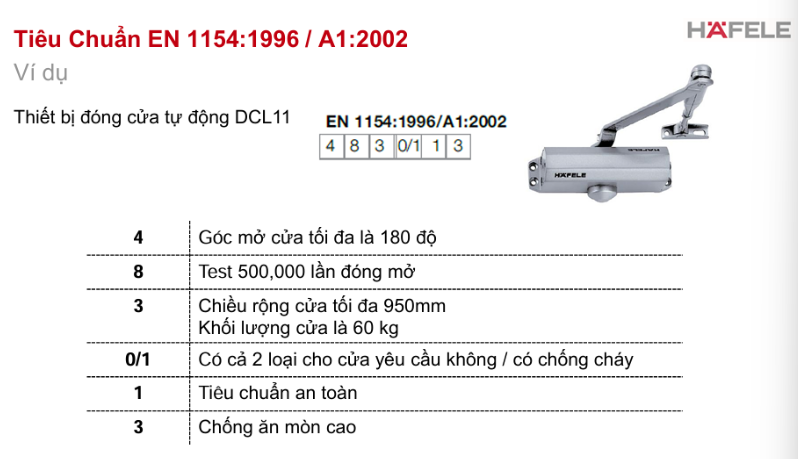

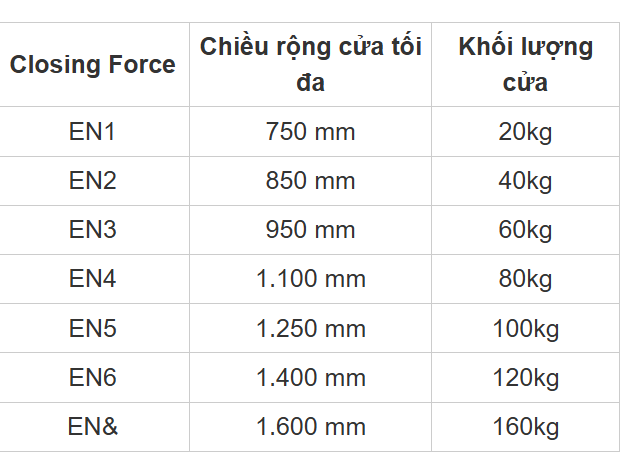

Cách chọn tay đẩy hơi chính dựa vào chiều rộng và cân nặng của cánh cửa nên chọn loại có EN cao hơn.

                                           CÁCH LẮP ĐẶT TAY ĐẨY HƠI



Tay đẩy hơi hoạt động dựa trên nguyên lý đóng cửa tự động với ổ quây. Tay đẩy hơi hafele cấu tạo chắc chắn, tần suất sử dụng cao, chứng nhận chống cháy, linh hoạt vượt bật, cơ cấu cam khóa, tính thẩm mỹ cao.

Tay đẩy hơi hoạt động dựa trên nguyên lý đóng cửa tự động với ổ quây. Tay đẩy hơi hafele cấu tạo chắc chắn, tần suất sử dụng cao, chứng nhận chống cháy, linh hoạt vượt bật, cơ cấu cam khóa, tính thẩm mỹ cao.

                                            CÁCH LẮP ĐẶT TAY ĐẨY HƠI

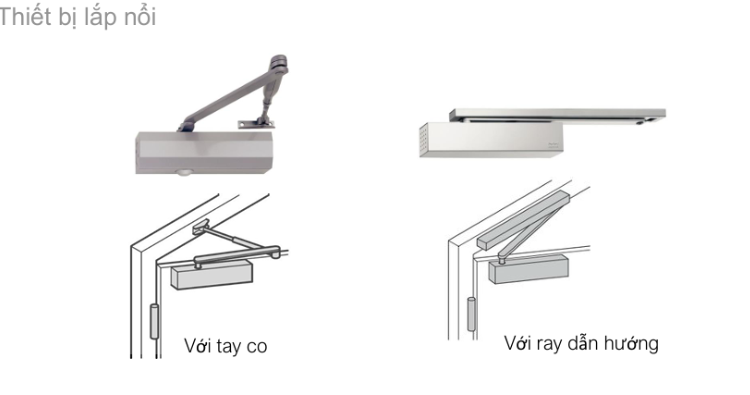

Tay đẩy hơi lắp nổi với 2 dạng: Tay co hoặc ray dẫn hướng.



                                               CÁCH LẮP ĐẶT TAY ĐẨY HƠI

3. Cách điều chỉnh tốc độ tay co thủy lực

Cách chỉnh lực đẩy hơi:



                                             CÁCH LẮP ĐẶT TAY ĐẨY HƠI

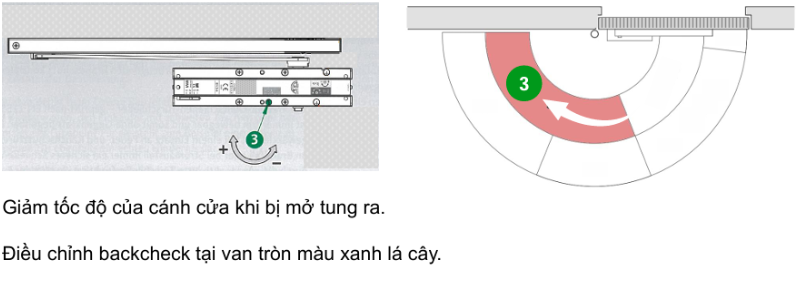

Cách điều chỉnh tay đẩy hơi giảm tốc độ của cánh cửa khi bị mở tung ra:

                                      CÁCH LẮP ĐẶT TAY ĐẨY HƠI

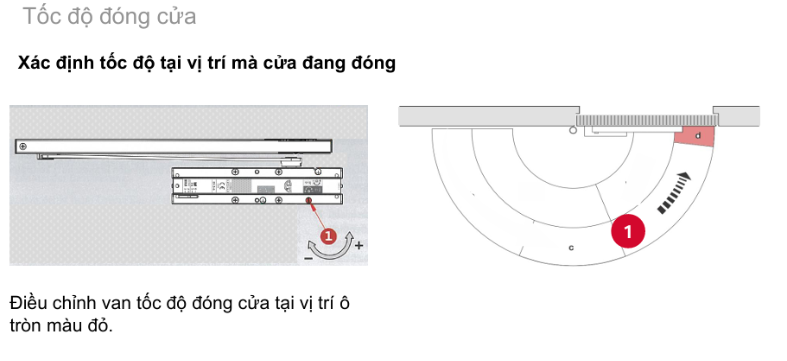

Điều chỉnh van tốc độ đóng cửa tay đẩy hơi:



                                     CÁCH LẮP ĐẶT TAY ĐẨY HƠI

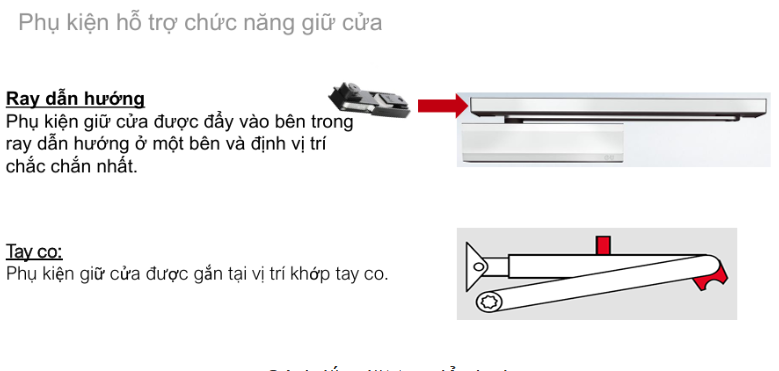

Phụ kiện hỗ trợ chức năng giữ cửa ray dẫn hơi, tay co.



                                                   CÁCH LẮP ĐẶT TAY CO ĐẨY HƠI

Lắp đặt tiêu chuẩn tay đẩy hơi:

- Lắp trên cánh ở mặt kéo cửa.

- Lắp trên cánh ở mặt đẩy cửa.



                                                   CÁCH LẮP ĐẶT TAY ĐẨY HƠI

Tay đẩy hơi đa dạng kích thước và nhiều chọn mẫu tay đẩy hơi.
