LẮP RAY TRƯỢT NGĂN KÉO MOVENTO CÓ KHÓ

LẮP RAY TRƯỢT NGĂN KÉO MOVENTO CÓ KHÓ

1. Giới thiệu ray trượt MOVENTO trọng lớn, chuyển đổi vượt trội- tải

MOVENTO là dòng ray trượt âm cao cấp nhất của Blum, được thiết kế cho ngăn kéo gỗ, mang lại trải nghiệm chuyển động đồng bộ, độ ổn định cao ngay cả khi ngăn kéo chịu tải trọng lớn.

- Chuyển động đồng bộ, giúp ngăn kéo di chuyển mượt mà, ổn định tuyệt đối.

- Tải trọng cao lên đến 40kg và thậm chí 70kg.

- Điều chỉnh 4 chiều dễ dàng, cho phép cân chỉnh bề mặt ngăn kéo nhanh chóng và chính xác.

- Tương thích TIP-ON BLUMOTION, dễ dàng tích hợp công nghệ nhấn mở không tay nắm.

2. Chuẩn bị vật tư và công thức kích thước ngăn kéo

Để ngăn kéo hoạt động đúng chuẩn và ổn định, việc chuẩn bị vật tư và cắt ván đúng kích thước là cực kỳ quan trọng.

1. Vật tư cần thiết

- Bộ ray trượt MOVENTO

- Bộ khóa ray trượt

- Bộ nhấn mở TIP-ON BLUMOTION

- Thanh đồng bộ cho bộ nhớ mở

- Phụ kiện điều chỉnh chiều sâu

2. Lưu ý về kích thước ván hông ngăn kéo:

- Độ dày ván hông tối đa là 16mm

- Ván hông phải phủ qua khỏi đáy ngăn kéo một đoạn từ 12 đến 15mm.

Kích thước cần tính	Công thức	Ví dụ (Ray 500mm, Rộng lọt lòng thùng tủ 564mm)
Chiều rộng lọt lòng dây kéo	W = Rộng lọt lòng thùng tủ – 42 mm	W = 564mm – 42mm = 522 mm
Chiều sâu ngăn kéo	D = Chiều dài ray trượt – 10 mm	D = 500mm – 10mm = 490 mm

3. Hướng dẫn lắp đặt ray trượt và khóa ngăn kéo

1. Khoan lỗ mặt hậu ngăn kéo và lắp khóa ray

- Định vị lỗ khoan

  + Chiều ngang: Đo từ cạnh trong của ván hông đi ra 7 mm.

  + Chiều cao: Đo từ cạnh dưới của đáy ngăn kéo đi lên 11 mm.

- Thực hiện khoan, Dùng mũi khoan phi 6 mm, độ sâu 10 mm.

- Lắp khóa ray: Đặt cạnh trước của khóa vuông góc với cạnh trước của mặt ngăn kéo, sau đó cố định bằng vít.

2. Lắp ray trượt vào thùng tủ

Vị trí lắp đặt ray trượt luôn phải đảm bảo tiêu chuẩn sau:

- Vị trí chiều sâu: từ cạnh trước thùng tủ đi vào 37mm.

- Con vít đầu tiên sẽ được lắp vào vị trí bắt vít ở cuối cùng của dãy lỗ đầu tiên trên ray trượt.

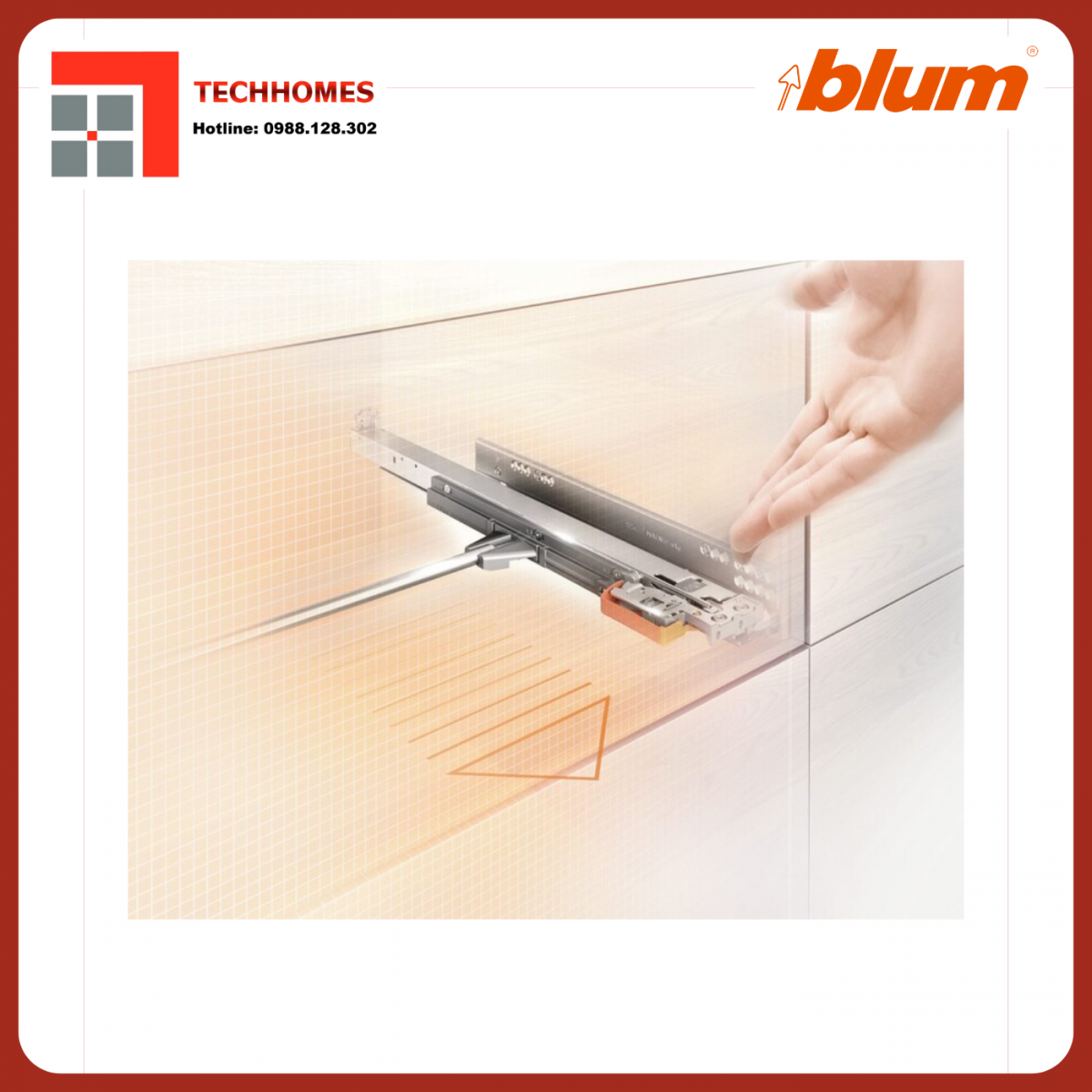

3. Lắp đặt hệ thống TIP-ON BLUMOTION

Hệ thống nhấn mở được lắp vào ray trượt khi lắp ngăn kéo:

1. Lắp bas đẩy chính, trượt bộ đẩy chính vào vị trí đã được đánh dấu (khóa đang mở) trên ray trượt và trượt về phía sau.

2. Trượt chốt sắt vào vị trí bên dưới đáy ray và xoay về phía sau.

3. Lắp đầu nối vào thanh đồng bộ đã cắt (theo công thức) và gắn vào bas đẩy chính. Lưu ý phải ấn cho ray trượt mở ra thì mới có thể gắn thanh đồng bộ vào được.

4. Gắn ngăn kéo

Sau khi lắp ray trượt và hệ thống nhấn mở, bạn chỉ cần mở ray trượt ra hết, đặt ngăn kéo lên và ấn ngăn kéo vào khóa ray.

---------------------------------------------------------------------------------
