LẮP RAY HỘP NGĂN KÉO MERIVOBOX THẾ NÀO

LẮP RAY HỘP NGĂN KÉO MERIVOBOX THẾ NÀO

1. Chuẩn bị linh kiện và công cụ

Trước khi tiến hành lắp đặt, bạn cần xác định loại ray hộp (R1,R2,R3,v.v) và đảm bảo có đầy đủ các chi tiết sau:

- Bộ ray trượt: ray trượt cho ngăn kéo MERIVOBOX (có thể tích hợp Tip-on BLUMOTION).

- Bộ thành hộp: thành hộp và các chi tiết nâng cấp chiều cao (nếu có)

- Phụ kiện kết nối, khớp nối sau, khớp nối trước (cho mặt ngăn kéo), nắp đậy bên ngoài/bên trong.

- Bộ Tip-on BLUMOTION: bộ tiếp âm, chốt kích hoạt (không phân biệt trái/phải), thanh đồng bộ ( bắt buộc cho ngăn kéo rộng trên 600mm).

- Công cụ gồm khoan, thước dây, tua vít 4 cạnh, tua vít đầu sao T20, thước vuông, vít nổi.

2. Kích thước cắt gỗ tiêu chuẩn cho MERIVOBOX

Sử dụng chiều rộng lọt lòng thùng tủ (LW) và chiều dài ray trượt (NL) làm kích thước cơ sở để tính toán

Chi tiết ngăn kéo	Công thức tính toán	Ví dị và ghi chú
Chiều rộng thái hậu (WH)	WH = LW - 51 mm	Áp dụng cho mọi chiều cao thành hộp.
Chiều cao thái hậu	R1/I-R1: 83 mm R2/I-R2, R3/I-R3: 184mm	Chiều cao cố định theo mã sản phẩm.
Chiều dài tấm đáy (D)	D = NL - 26 mm	NL là chiều dài ray (VD: 500mm).
Chiều rộng tấm đáy (W)	W = LW - 51 mm	Giống với chiều rộng Thái Hậu.

Lưu ý về vật liệu, độ dày ván tiêu chuẩn là 16mm. Nếu sử dụng ván dày hơn, bạn cần chạy router (hạ độ dày) 2 cạnh chiều rộng của tấm đáy và 2 cạnh chiều cao của thái hậu.

3. Lắp đặt ray trượt và hệ thống Tip-on

3.1 Lắp chốt kích hoạt vào phía dưới đáy của khối ray trượt.

- Vị trí: lắp chốt kích hoạt vào phía dưới đáy của khối ray trượt.

- Quan sát mũi tên L (left/trái) hoặc R (right/phải) trên chốt kích hoạt và đặt vào vị trí lắp đặt đầu tiên tương ứng với bên hông tủ.

3.2 Cắt thanh đồng bộ (Tip-on)

- Ngăn kéo hẹp (LW<296mm): chiều rộng thanh đồng bộ = LW- 224 mm

- Ngăn kéo rộng (LW≥  297mm): chiều rộng thanh đồng bộ = LW- 250mm

3.3 Lắp ray trượt vào thùng tủ

Việc bắt vít ray trượt đúng vị trí rất quan trọng cho việc điều chỉnh và nâng cấp sau này (ví dụ: SERVO-DRIVE)

- Chiều cao: Vị trí bắt vít ray trượt sẽ có chiều cao từ cạnh trong của ván đáy đi lên là 57 mm.

- Chiều sâu: Vị trí bắt vít tiêu chuẩn từ mặt ngoài cạnh trước thùng tủ đi vào là 37 mm.

4. Lắp ráp hộp ngăn kéo và khớp nối

4.1.Lắp khớp nối trước (cho mặt ngăn kéo trước)

Khớp nối trước là chi tiết liên kết mặt ngăn kéo với hộp ngăn kéo.

- Vị trí ngang, từ tâm bắt vít đến cạnh trong thùng tủ là 20.5mm

- Vị trí dọc (từ dưới lên):

+ Điểm bắt vít đầu tiên: 33.5 mm+ phần phủ của mặt ngăn kéo qua đáy chữ U

+ Khoảng cách giữa các vít: 32 mm và 128mm

4.2.Gắn ngăn kéo vào ray:

1. Lắp đáy và thái hậu vào thành hộp (có thể thêm thanh nâng cấp nếu dùng)

2. Lắp mặt ngăn kos vào hộp ngắn kéo thông qua khớp nối trước

3. Kéo hết phần ray trượt ra ngoài và đặt ngăn kéo lên, đẩy vào để khóa lại.

5. Điều chỉnh và căn chỉnh

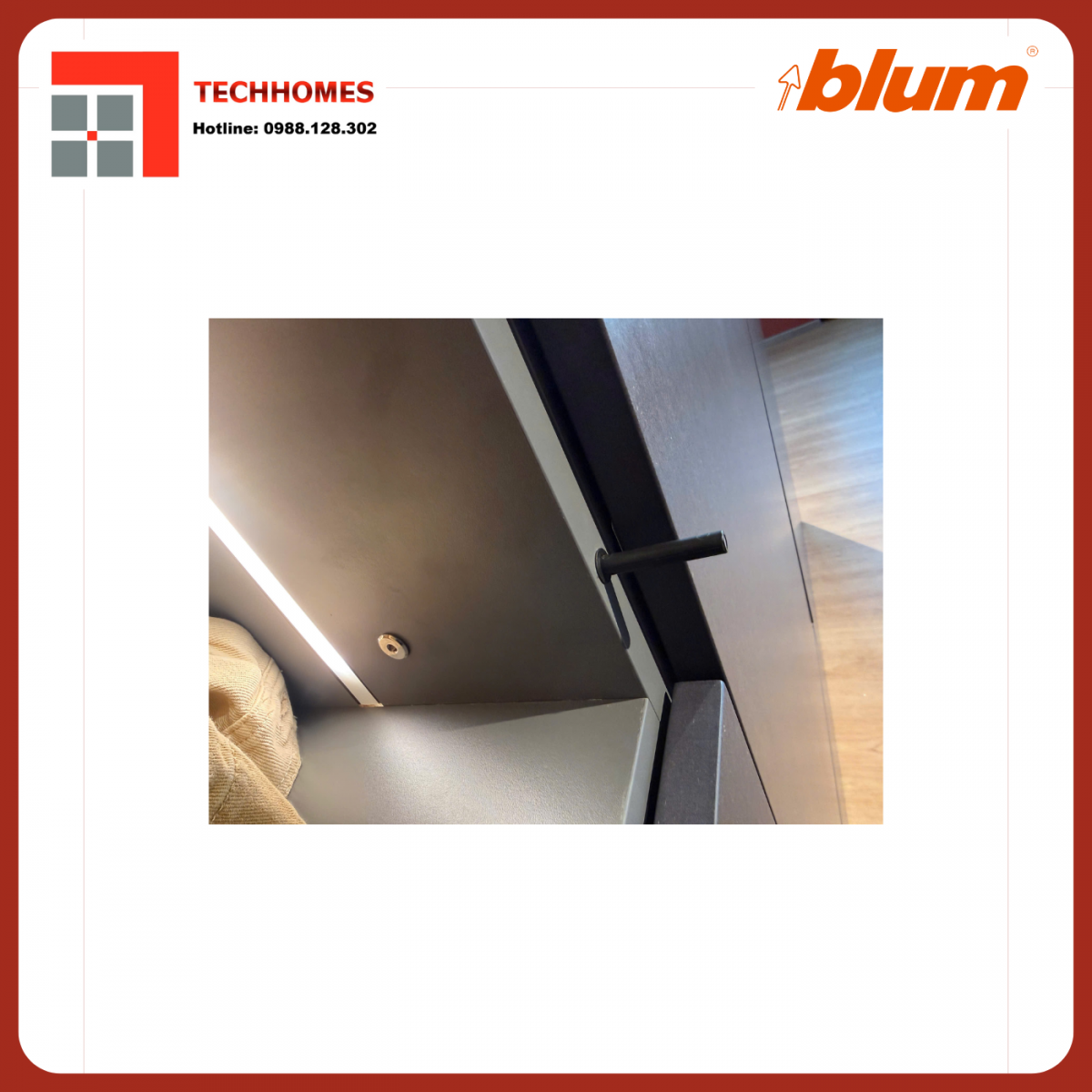

5.1. Điều chỉnh Tip-on BLUMOTION

- Sử dụng bánh xe cam nằm trên bộ nhấn mở để điều chỉnh khoảng hở giữa các ngăn kéo và cạnh thùng tủ.

- Lưu ý: khoảng hở tối thiểu để hệ thống nhấn mở hoạt động là 2.5 mm.

5.2. Điều chỉnh 3 chiều mặt ngăn kéo

Mọi điều chỉnh đều được thực hiện thông qua các cánh cửa sổ và ốc ở mặt trong thành hộp:

- Trái/phải: vị trí ngoài cùng trong ô cửa sổ.

- Lên/xuống: vị trí ngoài cùng trong ô cửa sổ.

-----------------------------------------------------------------------------
