LẮP ĐẶT TỦ ĐỒ KHÔ BLUM 5 TẦNG

LẮP ĐẶT TỦ ĐỒ KHÔ BLUM 5 TẦNG

1. Giới thiệu giải pháp tủ đồ khô Blum SPACE TOWER

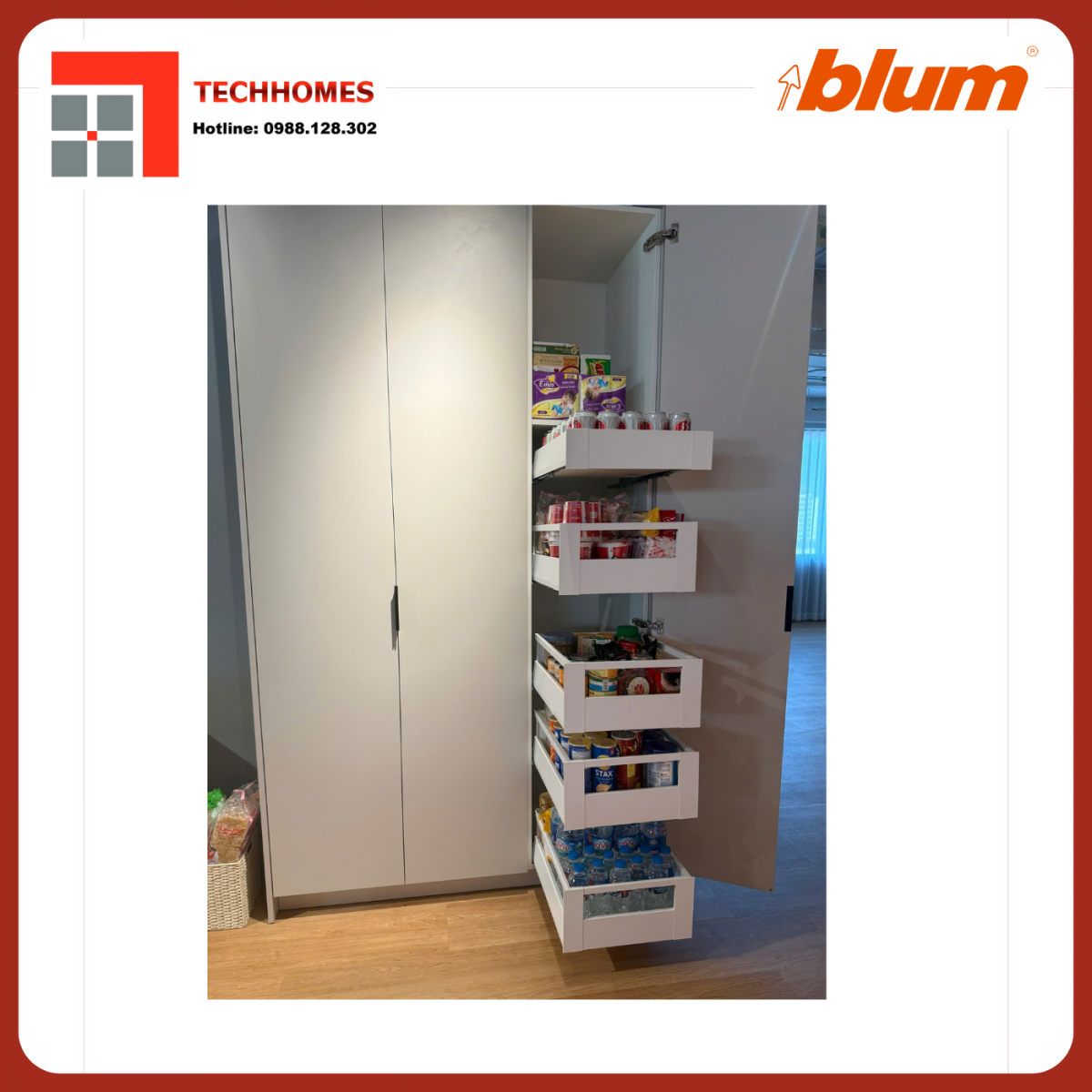

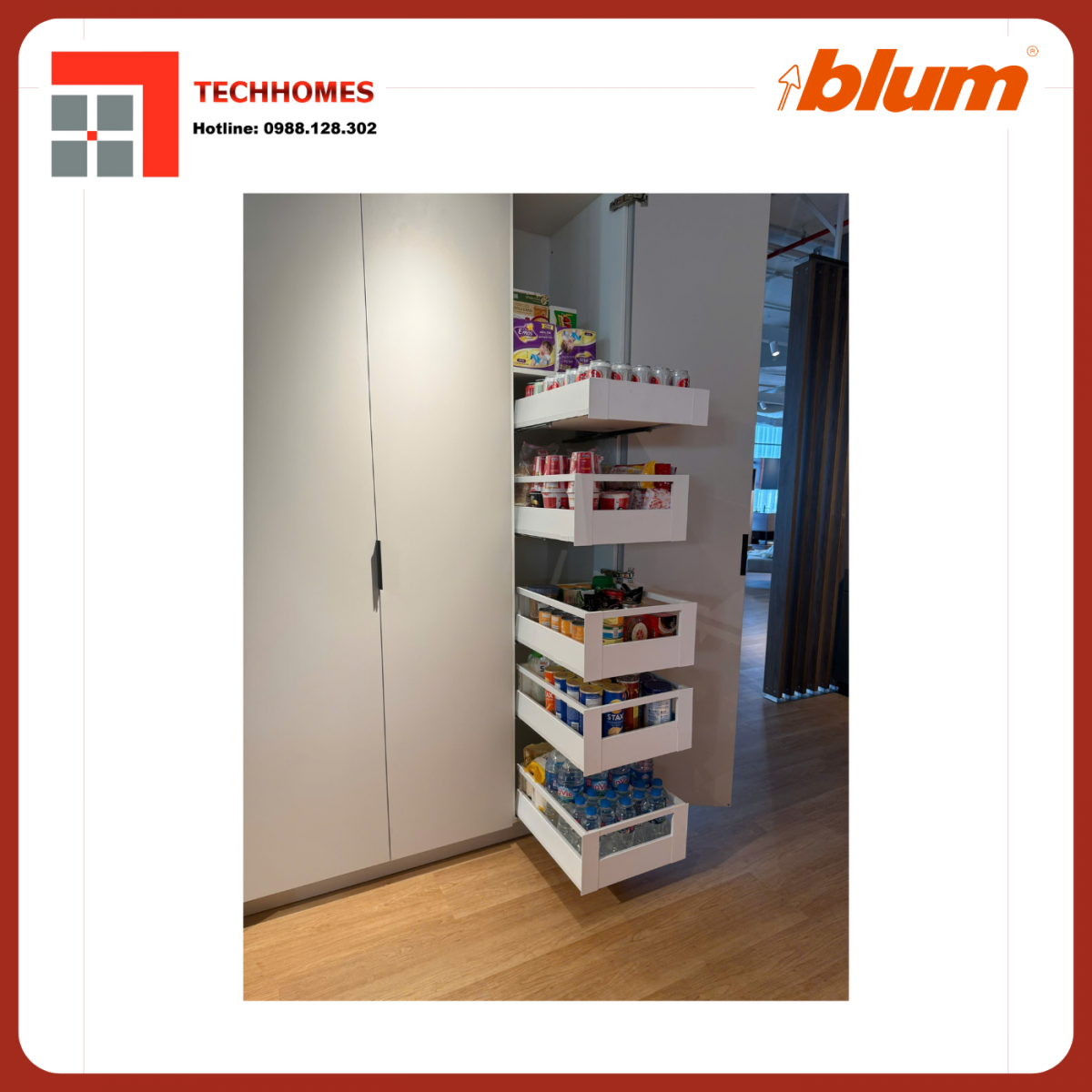

Tủ đồ khô Blum 5 tầng (Blum SPACE TOWER) là giải pháp tủ kho cao cấp, sử dụng các ngăn kéo độc lập kéo ra toàn phần, mang lại tầm nhìn và khả năng tiếp cận vật dụng từ ba phía. Việc lắp đặt hệ thống này đòi hỏi độ chính xác cao do chiều cao lớn và tải trọng nặng.

Điểm khác biệt quan trọng:

- Ngăn kéo độc lập, khác với tủ kéo ra toàn bộ, SPACE TOWER có các ngăn kéo (thường là 5 tầng) hoạt động độc lập, giúp việc sắp xếp linh hoạt hơn.

- Ray hộp chịu tải cao, sử dụng hệ thống ray hộp LEGRABOX hoặc TANDEMBOX với khả năng chịu tải lên đến 70kg mỗi ngăn.

2. Chuẩn bị kỹ thuật trước khi lắp đặt

1. Kiểm tra phụ kiện và dụng cụ

- Phụ kiện: 5 cặp ray trượt (cho 5 tầng ngăn kéo), bộ hộp ngăn kéo (thành bên, đáy, thành sau), khóa/kẹp mặt tủ, và các phụ kiện kết nối.

- Dụng cụ: máy khoan, máy bắt vít, thước đo laster/thước thủy, bút chì và đặc v=biệt là bản vẽ kỹ thuật khoan lỗ chính thức của Blum.

2. Yêu cầu kích thước tủ

- Chiều rộng lọt lòng, tủ  đồ khô thường có chiều rộng từ 450mm đến 600mm. Kích thước này ảnh hưởng trực tiếp đến chiều dài của thanh giằng và đáy ngăn kéo.

- Cần có đủ chiều cao để lắp đặt 5 tầng ngăn kéo và đảm bảo khoảng cách giữa các tầng hợp lý (thường từ 300mm trở lên cho tầng dưới và 200mm cho các tầng trên.

3. Quy trình lắp đặt hệ thống 5 tầng ngăn kéo

Việc lắp đặt tủ khô SPACE TOWER về cơ bản là lắp 5 ngăn kéo (ray hộp) vào một hộc tủ cao.

Bước 1: Đánh dấu vị trí ray trượt

1. Xác định độ cao: sử dụng bản vẽ kỹ thuật để đánh dấu chính xác vị trí của 5 cặp ray trượt trên thành tủ (trái và phải).

2. Đảm bảo song song: đây là bước quan trọng nhất. Cần đảm bảo 5 cặp ray ở hai bên tủ phải hoàn toàn song song và cân bằng theo chiều ngang. Sai số nhỏ sẽ làm ngăn kéo bị kẹt hoặc trượt không êm.

Bước 2: Cố định ray trượt và thân tủ

1. Vặn vít cố định từng cặp ray trượt vào vị trí đã đánh dấu. Do tủ cao, nên sử dụng thước thủy hoặc laser để kiểm tra lại độ thẳng đứng của tất cả các ray.

2. Kiểm tra độ chịu tải, đối với ray TANDEMBOX/LEGRABOX, cần bắt đủ số vít theo quy định để đảm bảo khả năng chịu tải cao cho thực phẩm khô.

Bước 3: Lắp ráp và đưa hộp ngăn kéo vào ray

1. Lắp ráp hộp 5 ngăn kéo (đáy, thành bên, thành sau) và các khóa kết nối mặt tủ.

2. Khớp nối, đưa từng hộp ngăn kéo vào hộc tủ, trượt lên ray trượt và nhấn nhẹ để khóa ray ăn khớp.

Bước 4: Lắp cánh tủ và điều chỉnh cuối cùng

- Gắn cánh tủ vào các hộp ngăn kéo thông qua bộ khóa kết nối mặt trước.

- Đây là bước tốn thời gian nhất. Sử dụng vít điều chỉnh trên khóa mặt trước để căn chỉnh 5 mặt cánh tủ sao cho đồng phẳng tuyệt đối và khe hở giữa các tầng đồng đều. Sử dụng tua vít để điều chỉnh độ cao/thấp, trai/phải và độ nghiêng.

4. Kiểm tra và vận hành tủ đồ khô

- Thử nghiệm từng tầng, kéo ra và đẩy vào từng ngăn kéo độc lập. Tất cả phải trượt êm ái và không bị va chạm vào nhau hoặc thành tủ.

- Kiểm tra giảm chấn, chức năng giảm chấn phỉa hoạt động tốt ở tất cả 5 tầng, giúp ngăn kéo tự động đóng nhẹ nhàng.
