LẮP ĐẶT TAY CO THỦY LỰC HAFELE 499.30.003 -CỬA GỖ, SẮT, NHÔM

LẮP ĐẶT TAY CO THỦY LỰC HAFELE 499.30.003

1. Chuẩn bị dụng cụ lắp đặt

Để quá trình lắp đặt diễn ra thuận lợi, bạn cần chuẩn bị các dụng sau:

- Hộp sản phẩm Hafele 499.30.003: Bao gồm thân thủy lực, tay co, nắp chụp trục, bộ vít và tờ Rập lấy dấu.

- Máy khoan có cấp trượt: Điều này cực kỳ quan trọng để kiểm soát lực siết, tránh làm tuôn ren hoặc hư đầu vít.

- Mũi khoan: Mũi 3.0mm - 3.5mm cho cửa gỗ mềm; mũi 4.0mm mồi cho cửa sắt.

- Mũi Taro M5 x 0.8: Dùng để tạo ren khi lắp trên khung sắt/nhôm.

- Phụ kiện khác: Búa, tua vít đầu dẹt, khóa vòng miệng size 10 và 12, thước, băng keo hai mặt.



                                          DỤNG CỤ CẦN CHUẨN BỊ

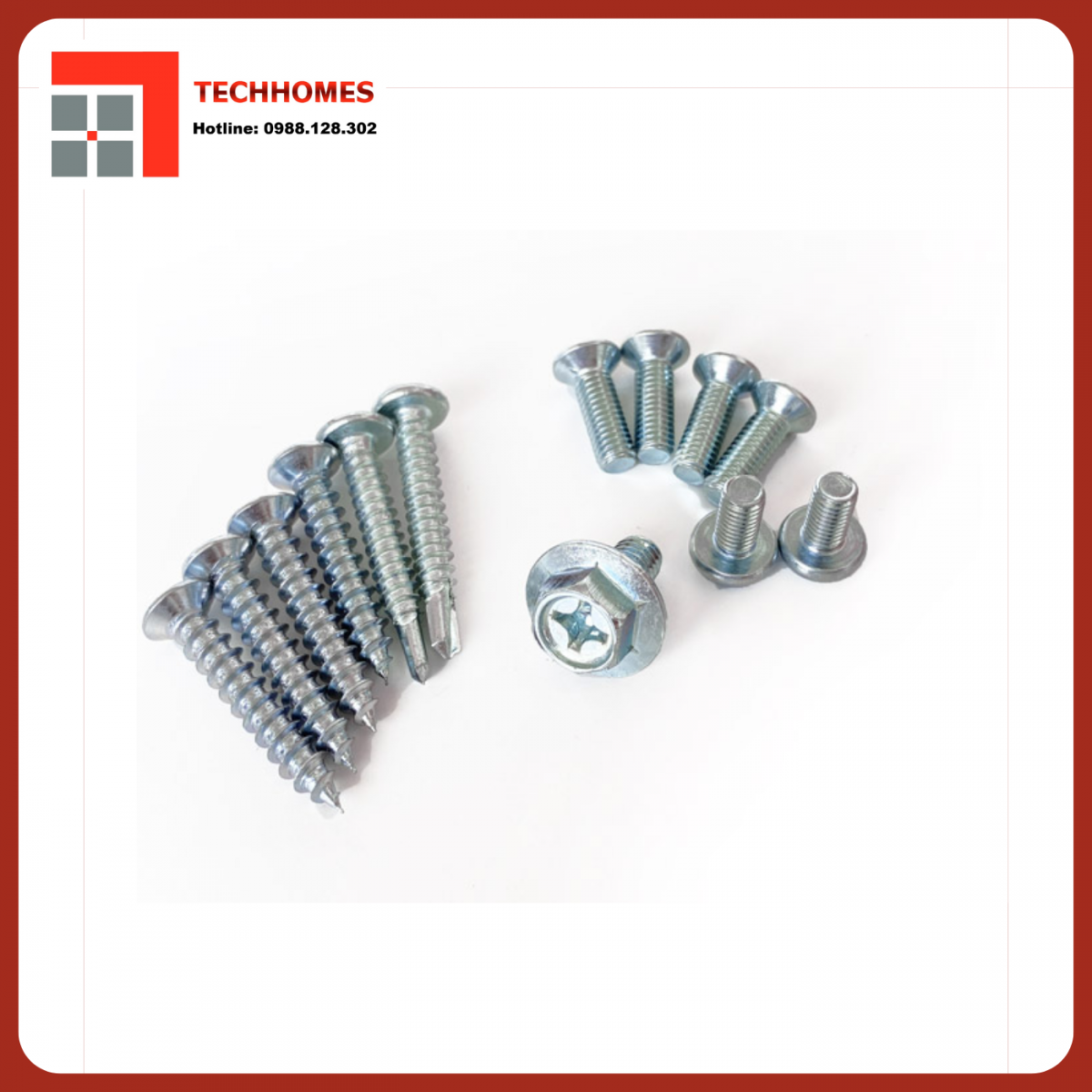

                                                                                                                                                   ỐC VÍT

2. Quy trình lắp đặt tay co Hafele

Bước 1: dán rập lấy dấu

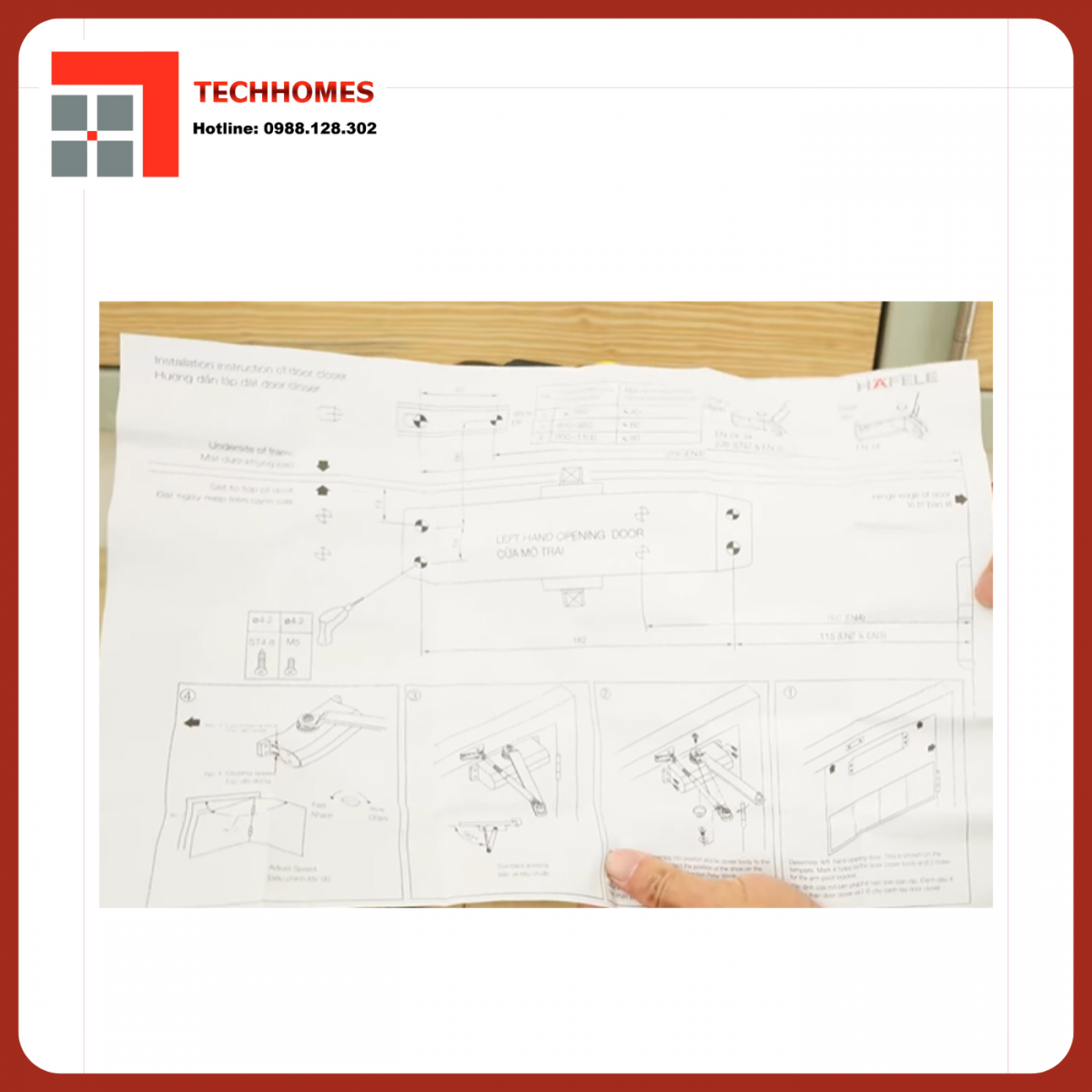

Sử dụng tờ Rập đi kèm trong hộp, dán lên góc cửa sát bản lề.

• Lưu ý: tim tờ rập phải trùng với tim của bản lề cửa.
• Kiểm tra độ lệch của các lỗ trên Rập so với thân thủy lực thực tế (thường lệch khoảng 1mm) để điều chỉnh vị trí khoan cho chính xác.



                                                  QUY TRÌNH LẮP ĐẶT



                                      QUY TRÌNH LẮP ĐẶT

                                                         QUY TRÌNH LẮP ĐẶT

Bước 2: khoan mồi vào Taro

• Sử dụng mũi khoan tương ứng đã chuẩn bị để khoan 4 lỗ  trên cánh cửa (cho thân máy) và 2 lỗ trên khung cửa (cho tay chân đế).
• Với khung sắt, tiến hành Taro mũi M5 để bắt vít ren mịn.



                                                QUY TRÌNH LẮP ĐẶT

Bước 3: lắp thân thủy lực

- Đặt thân máy lên cửa. Quan trọng vít điều chỉnh tốc độ phải hướng về phía bản lề.

- Siết hờ cả 4 con vít trước khi siết chặt hoàn toàn để tránh tình trạng lệch lỗ.



                                                       QUY TRÌNH LẮP ĐẶT

Bước 4: lắp tay chân đế và thanh chính

• Tháo rời thanh chính và thanh chân đế.
• Bắt tay chân đế lên khung cửa trước bằng vít chuyên dụng.
• Gắn thanh chính vào trục trên của thân thủy lực và siết chặt con tán bằng khóa 10.

Bước 5: tạo lực ứng suất kết nối

• Đẩy thanh chính về phía cửa để tạo lực ép.
• Điều chỉnh độ dài thanh truyền sao cho thanh chân đế vuông góc (90 độ) với mặt cửa khi cửa đang đóng.
• Việc tạo lực ứng suất giúp cửa tự động đóng khít hoàn toàn vào khung và lưỡi khóa hoạt động trơn tru.

Bước 6: lắp nắp chụp trục

• Vặn nắp chụp vào trục dưới của thân máy. Lưu ý vặn theo ren thay vì đóng trực tiếp để nắp bám chắc chắn và không bị rơi trong quá trình sử dụng.

3. Tại sao nên chọn tay co thủy lực Hafele 499.30.003?

Độ bền cao: Phù hợp với nhiều loại chất liệu cửa từ gỗ thông đến sắt thép.

Tính năng thông minh: Khả năng dừng ở 90 độ cực kỳ tiện lợi khi cần chuyển đồ hoặc thông gió.

Tải trọng linh hoạt: Điều chỉnh được lực đóng cho cửa từ nhẹ đến nặng (40-80kg).
