LẮP ĐẶT RAY HỘP BLUM

1. Chọn Bộ Phụ Kiện Và Dụng Cụ Cần Chuẩn Bị

Bộ sản phẩm Blum Legrabox Tip-On Blumotion bao gồm:

- Bộ ray trượt trái/phải.

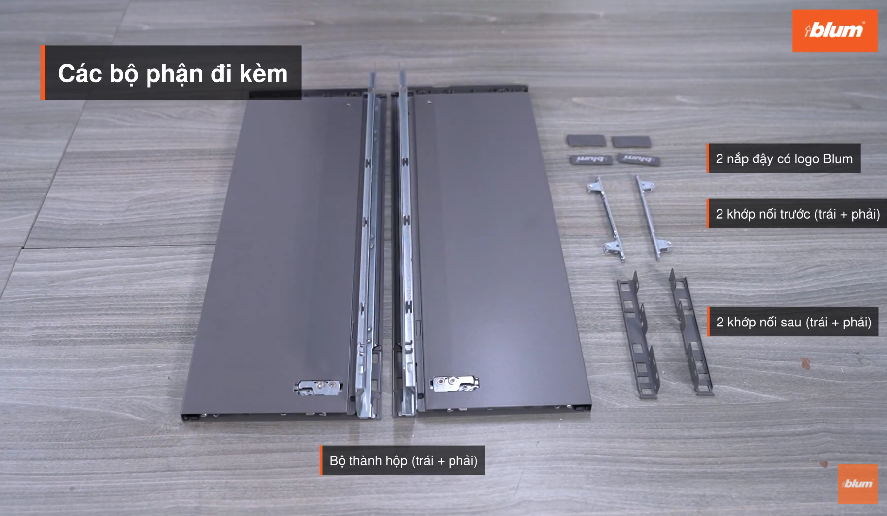

- Bộ thành hộp Legrabox (thành hộp trái/phải, khớp nối phía sau, 2 khớp nối phía trước.mặt ngăn kéo, nắp đậy trong và logo Blum).

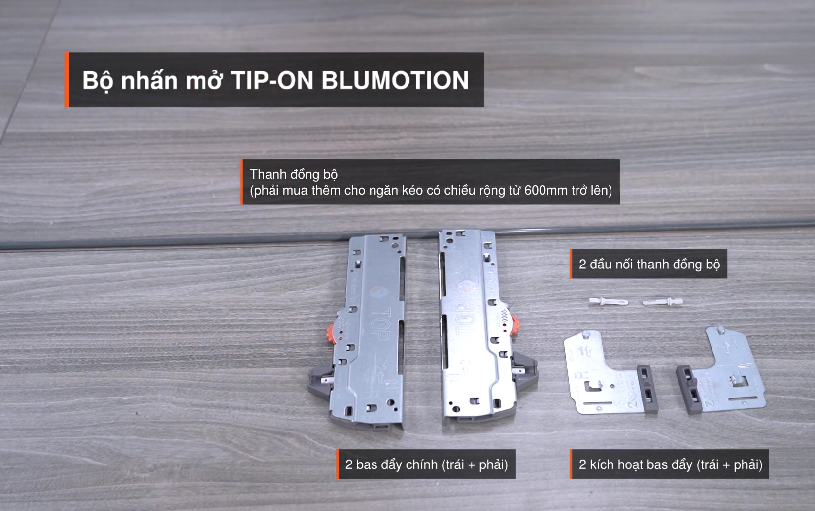

- Bộ nhấn mở giảm chấn Tip-On Blumotion.

LẮP ĐẶT RAY HỘP BLUM

LẮP ĐẶT RAY HỘP BLUM

LẮP ĐẶT RAY HỘP BLUM

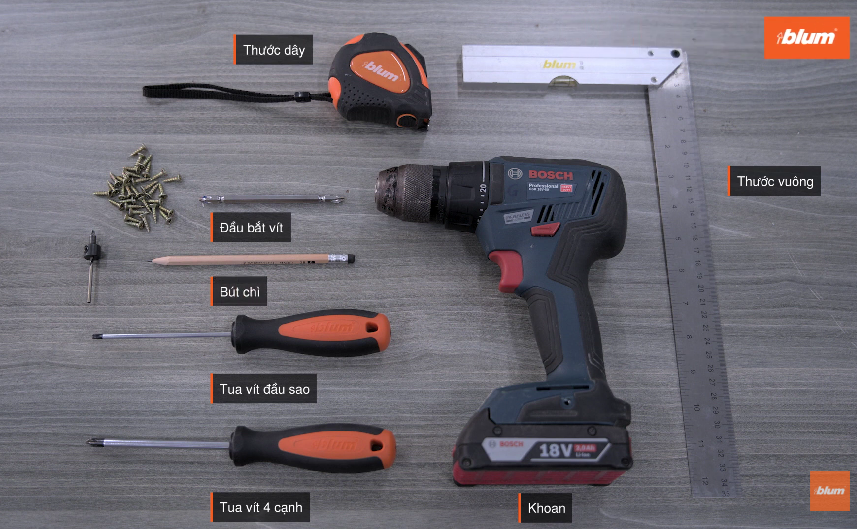

Dụng cụ lắp đặt:

- Máy khoan, mũi khoan mồi, máy bắn vít.

- Thước dây, thước vuông, bút chì.

- Tua vít 4 cạnh và tua vít đầu sao.

LẮP ĐẶT RAY HỘP BLUM

2. Công Thức Cắt Ván Đáy Và Ván Hậu

Độ dày ván tiêu chuẩn dành cho ray hộp Legrabox là 16mm. Nếu bạn dùng ván 18mm, bắt buộc phải bào/hạ cạnh ván xuống còn 16mm tại các vị trí liên kết. Kích thuocwstaams ván được tính dựa trên chiều rộng lọt lòng của thùng tủ (LW) và chiều dài ray trượt (NL):

Ván hậu (Wh): Chiều rộng: Chiều rộng lọt lòng (LW) - 38mm

Chiều cao (tùy dòng): Thành N = 63mm | Thành C = 148mm | Thành F = 212mm.

Ván đáy:

Chiều rộng:Chiều rộng lọt lòng (LW) - 35mm

Chiều dài: Chiều dài ray trượt (NL) - 10mm

Lưu ý: Mặt dưới của ván đáy cần phải soi rãnh router sâu 8mm, rộng 38mm để sập vừa vào ray.

3. Quy Trình Lắp Đặt Từng Bước Ray Hộp Blum

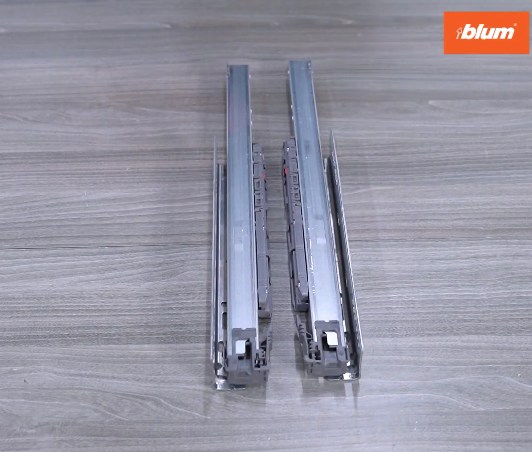

Bước 1: Lắp bộ nhấn mở Tip-On Blumotion vào ray trượt

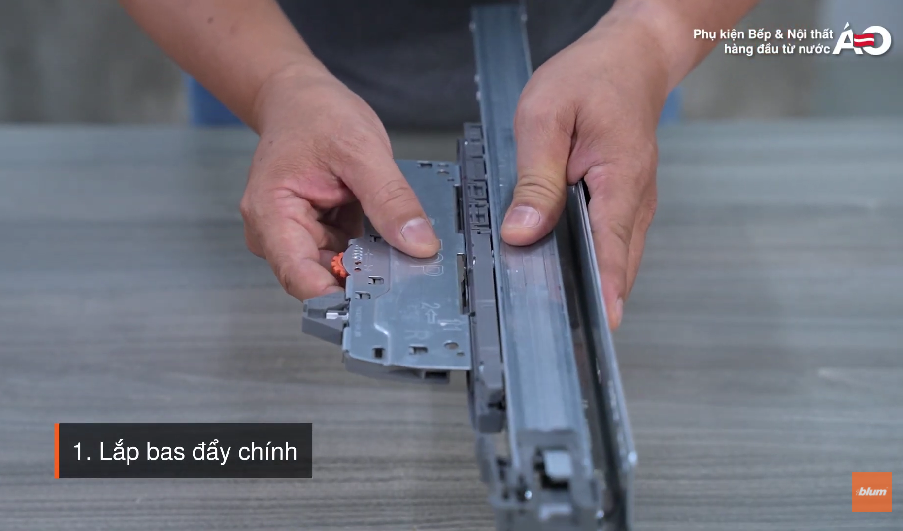

1. Gắn bas đẩy vào thanh ray, đặt dấu mũi tên trên bas đẩy trùng với mũi tên của ray trượt, sau đó trượt mạnh bas đẩy về phía sau để khớp cố định.

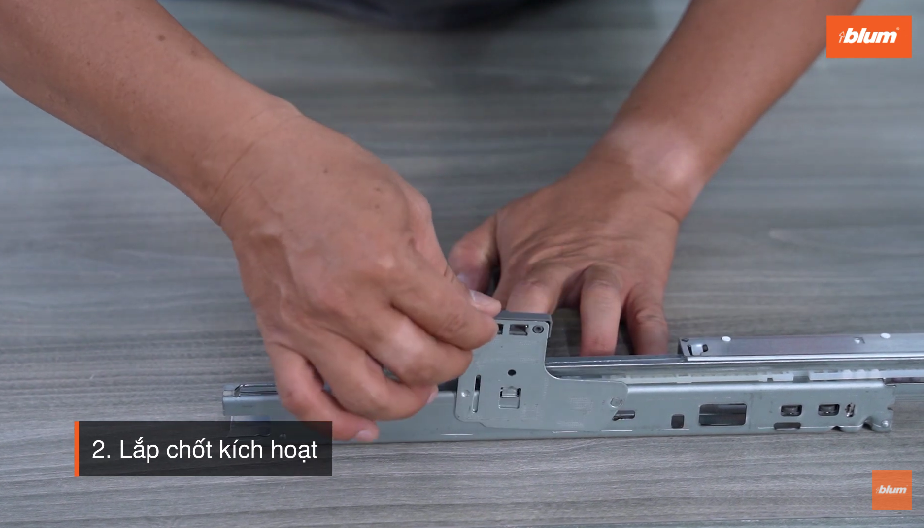

2. Gắn chốt kích hoạt vào đúng vị trí thiết kế trên ray trượt theo hướng từ trước ra sau. Làm tương tự cho cả hai bên trái và phải.

LẮP ĐẶT RAY HỘP BLUM

LẮP ĐẶT RAY HỘP BLUM



Bước 2: lắp đặt ray trượt vào thùng tủ

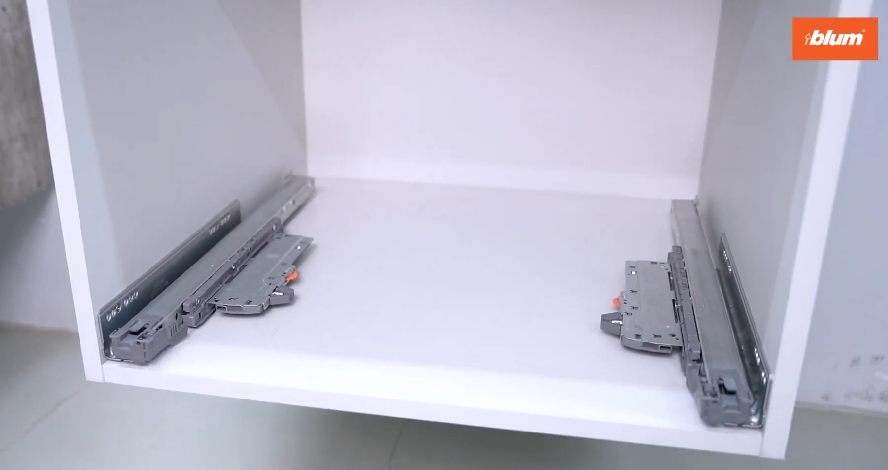

Xác định chiều cao đặt ray, vị trí bắt con vít đầu tiên cách mép ngoài thùng tủ tiêu chuẩn là 37mm. Đây là khoảng cách hoàn hảo để sau này căn chỉnh khe hở nhấn mở hoặc tích hợp hệ thống điện SERVO-DRIVE  nếu cần.

Tiến hành bắn vít cố định hệ thống ray song song tuyệt đối hai bên thành tủ.

LẮP ĐẶT RAY HỘP BLUM

Bước 3: Cắt và gắn thanh đồng bộ

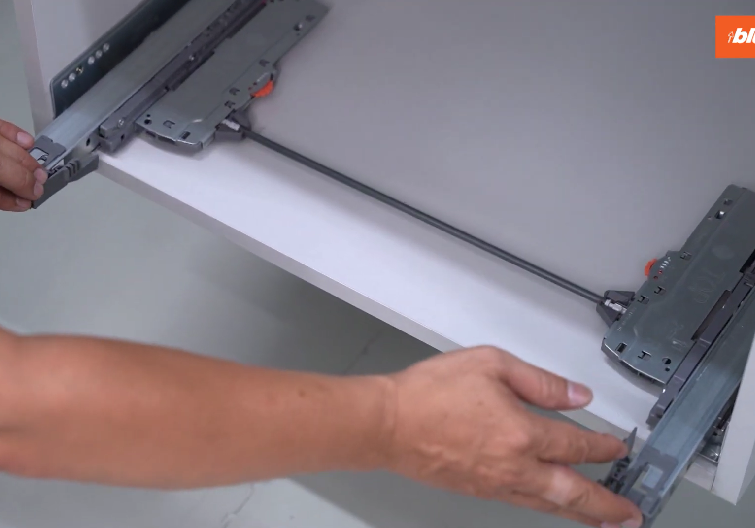

Thanh đồng bộ giúp việc nhấn mở ngăn kéo nhạy bén ở bất kỳ điểm nào trên mặt tủ.

Công thức cắt thanh đồng bộ: Chiều rộng lọt lòng tủ - 247mm.

LẮP ĐẶT RAY HỘP BLUM



Bước 4: Lắp Ván đáy và ván hậu cho ngăn kéo

1. Sập hai thành hộp Legrabox trái/phải vào tấm ván đáy đã soi rãnh và bắn vít cố định từ dưới lên.

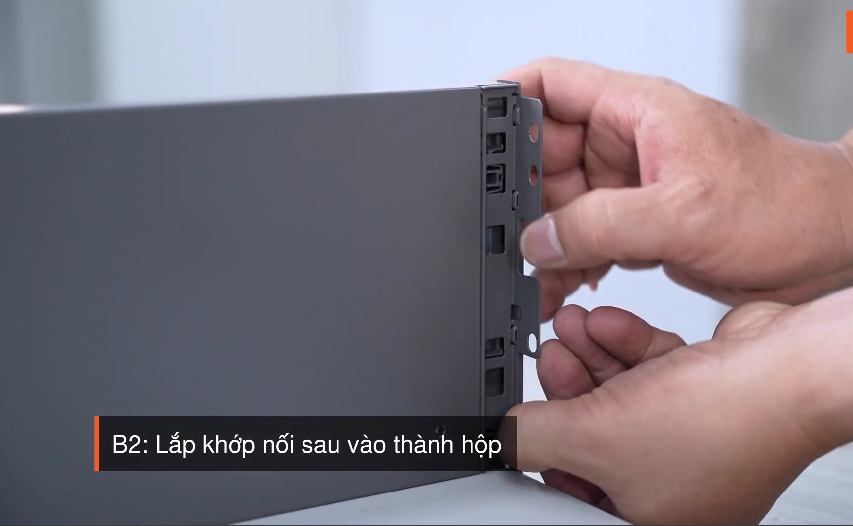

2. Gắn khớp nối sau vào hai thành hộp, sau đó đặt tấm ván hậu vào và bắn vít kết nối cố định .

LẮP ĐẶT RAY HỘP BLUM



Bước 5: Định vị khớp nối mặt trước ngăn kéo

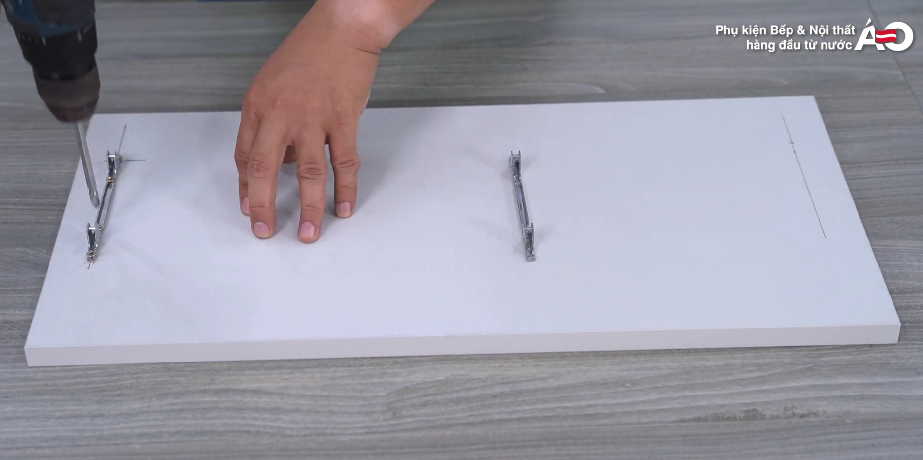

Để mặt ngăn kéo không bị lệch, vị trí bắt vít của khớp nối trước được tính như sau:

Theo chiều dọc: cánh đáy trượt một khoảng cố định là 51mm + khoảng phủ cuae mặt ngăn kéo xuống dưới.

Theo chiều ngang: từ tâm lỗ vít đến cạnh bên thùng tủ cố định là 14mm + khoảng phủ bên của mặt cánh.

Sau khi định vị xong, bắn vít cố định khớp nối vào mặt gỗ và sập thẳng mặt ngăn kéo vào thân hộp đã lắp ở bước 4.

LẮP ĐẶT RAY HỘP BLUM

LẮP ĐẶT RAY HỘP BLUM

4. Căn Chỉnh Khe Hở Và Chuyển Động Sau Lắp Đặt

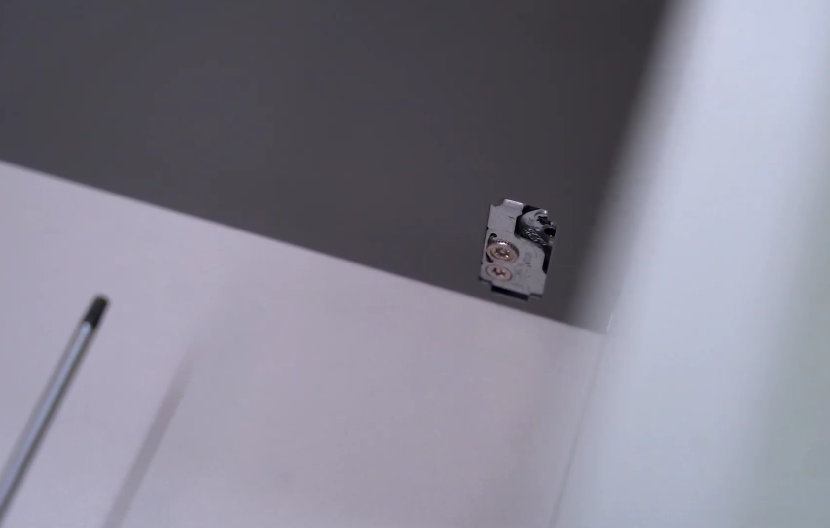

Sau khi đưa ngăn kéo vào tủ, nếu mặt cánh bị lệch hoặc hở không đều, bạn mở nắp che ở mặt trong thành hộp để điều chỉnh bằng tua vít:

- Ốc dưới cùng điều chỉnh mặt cánh dịch chuyển qua trái/ qua phải.

- Ốc ở giữa: Điều chỉnh mặt cánh nâng lên / hạ xuống.

- Ốc phía đuôi thành hộp: Điều chỉnh độ nghiêng của mặt ngăn kéo.

Bánh xe màu cam (trên bộ Tip-On): Điều chỉnh khoảng hở nhấn mở giữa mặt cánh và thùng tủ (Tiêu chuẩn tối thiểu là 2.5mm để vận hành kích hoạt được lệnh mở) .

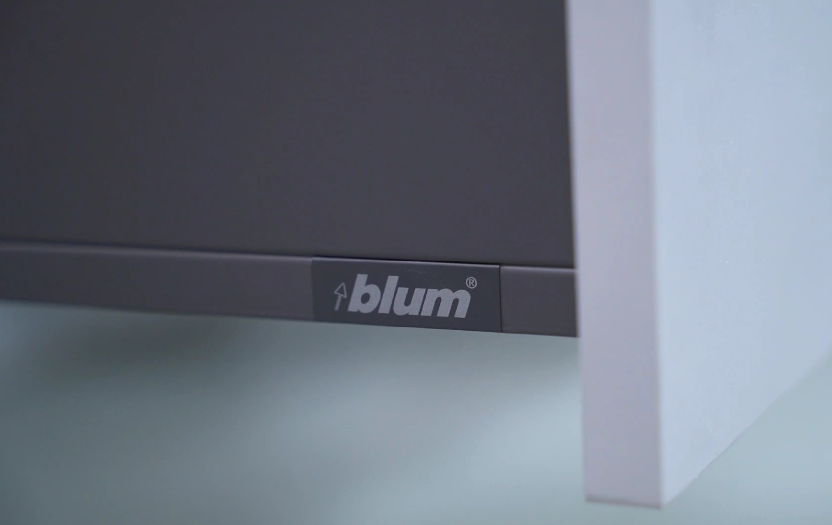

Cuối cùng, gắn logo Blum và nắp đậy thẩm mỹ để hoàn thiện sản phẩm.

LẮP ĐẶT RAY HỘP BLUM

LẮP ĐẶT RAY HỘP BLUM
