LẮP ĐẶT CÔNG NGHỆ MỞ BẰNG ĐIỆN SERVO- DRIVE CHO NGĂN KÉO

LẮP ĐẶT CÔNG NGHỆ MỞ BẰNG ĐIỆN SERVO- DRIVE CHO NGĂN KÉO

1. Giới thiệu SERVO-DRIVE và lợi ích

SERVO-DRIVE là gì? Là một hệ thống điện tử hỗ trợ lực mở, khi mặt ngăn kéo được chạm vào, một bộ phần đầy sẽ kích hoạt, giúp ngăn kéo trượt ra ngoài nhẹ nhàng.

Tối ưu hóa cho tủ bếp không tay nắm, tăng tính thẩm mỹ, dễ dàng mở ngăn kéo khi tay bận (chỉ cần dùng đầu gối hoặc hông chạm nhẹ).

2. Chuẩn bị trước khi lắp đặt

  1. Phụ kiện SERVO-DRIVE cần thiết

- Bộ cơ bản: gồm các cục biến đổi diện, dây điện, và pát đẩy điện, và các chi tiết lắp đặt khác.

- Dây điện thường bán theo cuộn(ví dụ:6mm) tùy theo nhu cầu sử dụng.

- Chi tiết quan trọng để tạo ra khe hở cần thiết khi ngăn kéo đóng.

  2. Công cụ và kích thước cắt thanh nhôm

- Dụng cụ: thước dây, thước vuông, bút chì, máy khoan, mũi khoan ( phi 8mm, phi 10mm), đầu vặn vít.

- Cắt thanh nhôm: thanh nhôm cần được cắt phù hợp với chiều cao lọt lòng thùng tủ.

- Công thức: chiều cao cắt(H) = chiều cao lọt lòng thùng tủ - 10mm.

3. Các bước lắp đặt chi tiết

Bước 1: Lắp đặt nút đệm tạo khoảng hở

Nút đệm giúp ngăn kéo có khoảng hở để kích hoạt điện

- Ngăn kéo cao< 300mm: lắp 2 nút đệm ở giữa chiều cao mặt ngăn kéo, cách cạnh đứng 8mm.

- Ngăn kéo cao> 300mm: lắp 4 nút đệm tại 4 góc. Vị trí khoan: cách cạnh đúng 8mm và cách cạnh đứng 8mm các cạnh trên/dưới 20mm.

- Dùng khoan phi 8, khoan sâu 10mm tại các vị trí đánh dấu. tuyệt đối không dùng keo dán.

Bước 2: Lắp dây điện và thanh nhôm

- Lắp hai sợi dây điện vào hãi rãnh trên thanh nhôm đã cắt. sợi bên trái dài hơn (khoảng 1.2mm-1.5mm), sợi bên phải ngắn hơn (khoảng 5mm) so với thanh nhôm.

- Xác định vị trí khoan bas nhựa (trên và dưới) dựa trên công thức:

  + Khoảng cách từ ngoài vào với chiều dài ray trượt + 19mm( cho LEGRABOX/MOVIBOX hoặc +16mm (cho TANDEM/MOVENTO.

  + Khoảng cách từ đường giữa: 96mm sang trái.

- Cài thanh nhôm vào hai bas nhựa đã lắp.

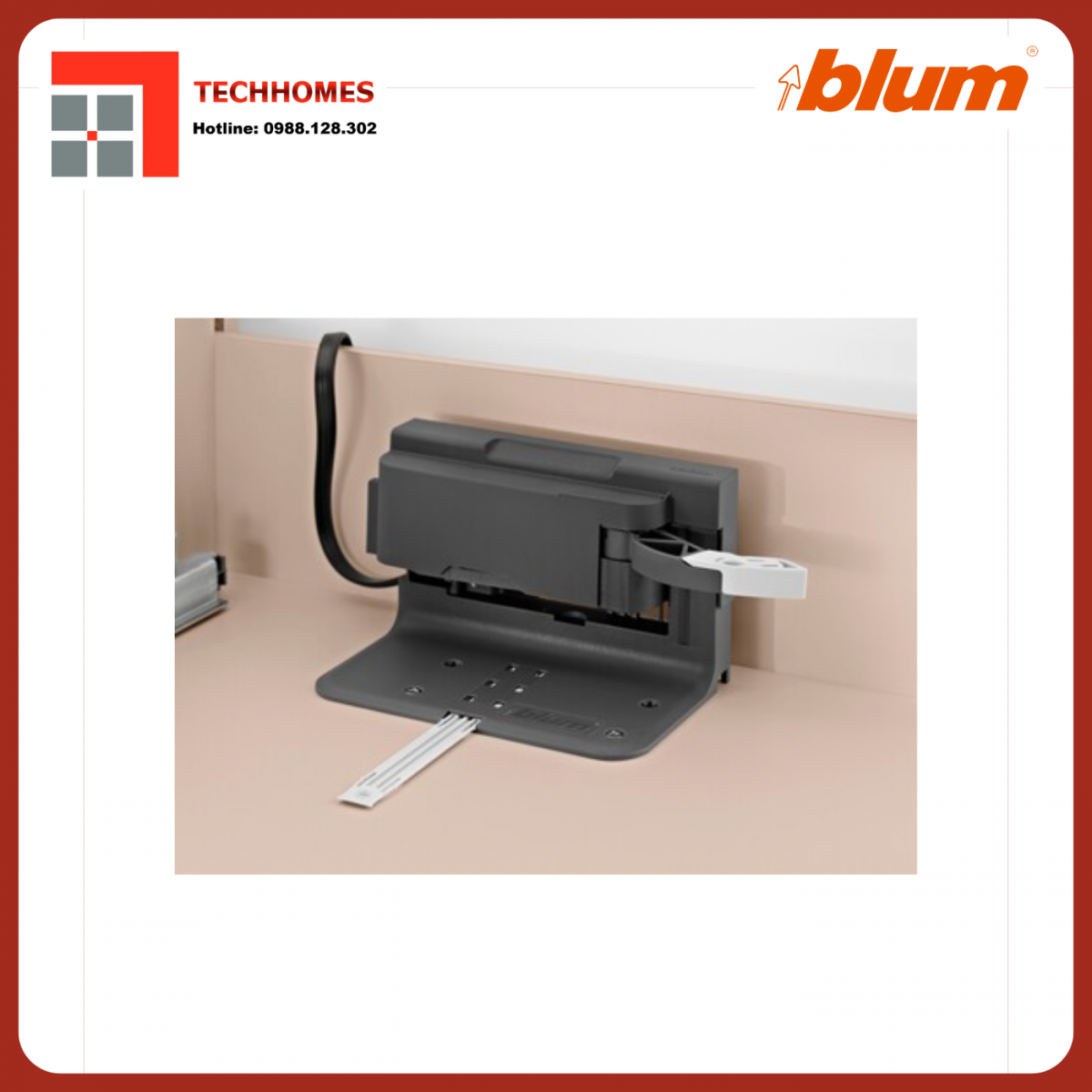

Bước 3: Lắp đặt bas đẩy điện

- Mở chốt nhựa trên bas đẩy điện.

- Đạt phần đầu bên phải vào thanh nhô trước, sau dó bóp chốt cài kim loại và cài phần đầu còn lại vào dây điện.

- Vị trí tối ưu, đáy của bas đầy dây điện nên cách đáy ray trượt một khoảng 35mm.

Bước 4: Nối nguồn điện và hoàn thiện

- Sử dụng đầu nối dây điện để kết nối dây điện từ thanh nhôm với dây điện của cục biến.

- Sau khi cầm nguồn điện, đèn màu đỏ trên các bas đầy điện sẽ sáng lên.

4. Kiểm tra và điều chỉnh

- Nếu muốn ngăn kéo hoạt động đồng bộ, cần mua thêm cáp đồng bộ và nói nối vào ô cửa sổ mặt trong của bas đẩy điện.

- Kiểm tra hoạt động ngăn kéo phải có thể mở ra dễ dàng bằng cách chạm vào 5 điểm trên bề mặt: 4 góc và 1 điểm ở giữa.
