HƯỚNG DẪN LẮP TAY CO THỦY LỰC 499.30.003 ĐƠN GIẢN

HƯỚNG DẪN LẮP TAY CO THỦY LỰC 499.30.003 ĐƠN GIẢN

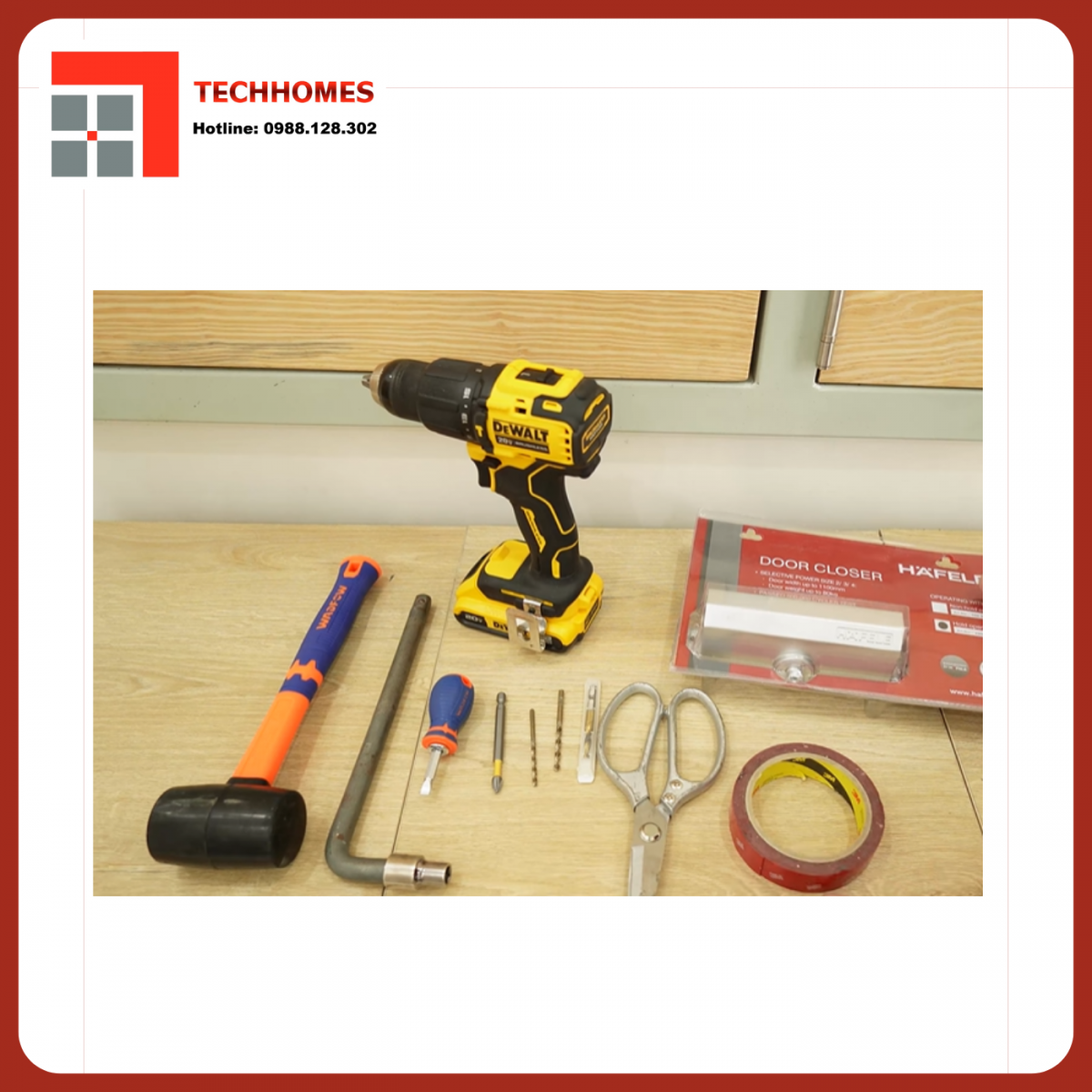

1. Chuẩn bị dụng cụ cần thiết

- Bộ sản phẩm tay co Hafele, máy khoan, mũi khoan (4.2mm cho cửa nhôm/sắt hoặc 2.5mm - 4mm cho cửa gỗ), tua vít, thước kéo, bút chì và băng dính.

                                                          Lắp tay co thủy lực

                                                         Lắp tay co thủy lực

2. Quy trình 5 bước lắp đặt

Bước 1: Xác định vị trí và sử dụng tờ rập

Dán tờ Rập lên cửa và khung cửa sao cho đường kẻ trục bản lề trên giấy trùng với tâm bản lề thực tế.

                                                         Lắp tay co thủy lực

Lưu ý: Hãy ướm thử thân máy thực tế lên các lỗ trên tờ Rập để kiểm tra sai số (đề phòng Rập bị lệch 1-2mm).

                                                  Lắp tay co thủy lực

Bước 2: Khoan lỗ mồi

                                                  Lắp tay co thủy lực

- Cửa nhôm/thép: Sử dụng mũi khoan 4.2mm để khoan mồi cho vít M5 ren mịn.

- Cửa gỗ: Sử dụng mũi khoan 2.5mm cho gỗ công nghiệp hoặc 4mm cho gỗ tự nhiên để tránh nứt bề mặt gỗ khi bắt vít.

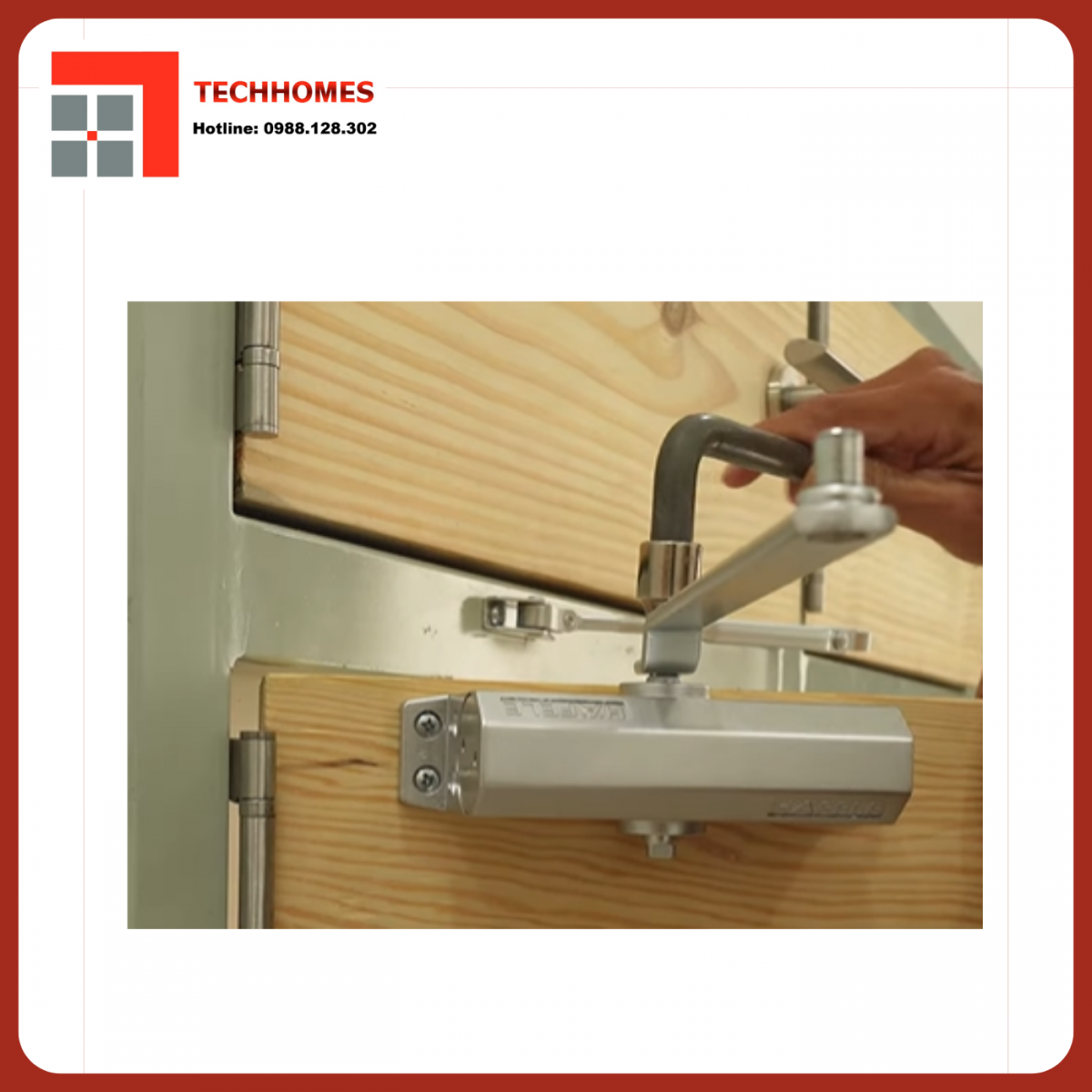

Bước 3: Gắn thân thủy lực và chân đế tay co

                                                            Lắp tay co thủy lực

Bước 4: Kết nối hệ thống tay khuỷu

                                                                   Lắp tay co thủy lực

Bước 5: Điều chỉnh tốc độ đóng mở

Trên thân máy có 2 vít số 1 và số 2:

- Vít số 1: Chỉnh tốc độ đóng hành trình từ 90° về 15°.

- Vít số 2: Chỉnh tốc độ khép kín từ 15° về 0°.

                                                         Lắp tay co thủy lực

3. Những lưu ý quan trọng khi lắp đặt tay co Hafele

- Sử dụng vít ren mịn Hafele cung cấp cho cửa kim loại để không làm cháy ren nhôm/sắt.

- Nếu thấy mở cửa quá nặng, hãy kiểm tra lại chiều chân đế. Việc đảo chiều chân đế có thể giúp giảm tới 20% lực mở cửa.

- Đảm bảo các khớp nối không bị lỏng lẻo để tránh tiếng kêu cọt kẹt khi vận hành.

----------------------------------------------------------------------------
