HƯỚNG DẪN LẮP BẢN LỀ CHO TỦ ĐƠN GIẢN TỪ BLUM

HƯỚNG DẪN LẮP BẢN LỀ CHO TỦ ĐƠN GIẢN TỪ BLUM

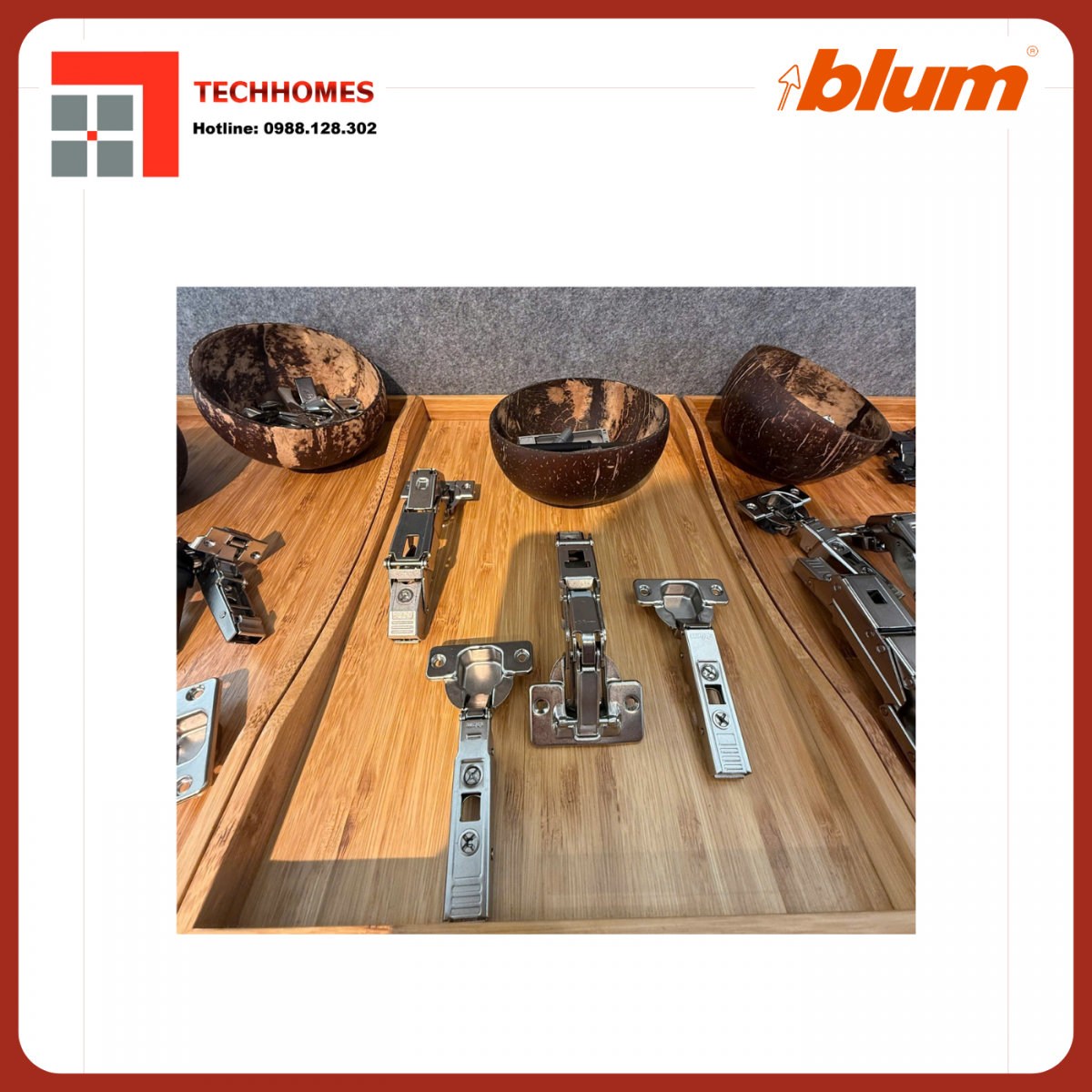

1. Phân loại ứng dụng bản lề Blum thông dụng

Blum cung cấp nhiều loại bản lề, nhưng phổ biến nhất là 3 ứng dụng dựa trên cách cánh cửa che phủ ván và hông tủ.

- Bản lề thẳng: dùng cho cánh cửa trùm hết ván hông tủ

- Bản lề cong ít: dùng cho cánh cửa trùm một nửa ván hông, thường áp dụng cho tủ hai cánh dùng chung một ván hông ở giữa.

- Bản lề cong nhiều: dùng cho cánh cửa nằm lọt hẳn vào bên trong khung tủ hoặc ván hông.

2. Sai lầm phổ biến khi lắp đặt bản lề

Nhiều thợ mộc thường mắc sai lầm do làm theo kinh nghiệm mà không hiểu rõ thông số kĩ thuật.

- Khoảng cách từ tim lỗ khoan chén bản lề đến mép ngoài cánh cửa được gọi là khoảng cách B. Việc chọn B theo thói quen (ví dụ: B=5mm) mà không dựa trên yêu cầu cần thiết kế về độ hở có thể khiến cánh tủ bị hở nhiều hơn dự kiến.

- Thao tác sai là lắp đế vào tay bản lề trước, rồi đưa cả cánh vào thùng tủ sau định vị và bắt vít. Cách này không chính xác và gây khó khăn khi điều chỉnh về sau.

3. Công thức tính khoảng cách B chuẩn xác từ Blum

Khoảng cách B luôn thay đổi tùy thuộc vào độ dày ván hông, yêu cầu về khoảng hở và loại bản lề sử dụng.

Loại bản lề	Công thức tính khoảng cách B	Ví dụ (Ván 18mm)	Chi tiết kỹ thuật
Bản lề thẳng (Trùm hết)	B = Dày gỗ - hở - 11 mm	Nếu Hở = 1mm: B = 18 - 1 - 11 = 6 mm	11mm là phần cố định của bản lề Blum.
Bản lề cong ít (Trùm nửa)	B = (Dày Gỗ / 2) - Hở - 1.5 mm	Nếu Hở = 1mm: B = 9 - 1 - 1.5 = 6.5 mm	1.5mm là phần cố định của bản lề cong ít.
Bản lề cong nhiều (Lọt lòng)	B = 7 mm - Hở	Nếu Hở = 2mm: B = 7 - 2 = 5 mm	7mm là phần cố định của bản lề lọt lòng

4. Thông số kỹ thuật lắp đế bản lề

Sau khi tính được B và khoan chén bản lề, bước tiếp theo là lắp đặt để bản lề lên ván hông tủ. tất cả các loại để chữ thập Blum đều có khoảng cách hai lỗ bắt vít là 32 mm

Loại đến bản lề	Ứng dụng trùm hết/ trùm nửa	Ứng dụng lọt lòng	Ghi chú
Đế hình chữ thập	37 mm (Từ mép ngoài tủ đến tim lỗ bắt vít đầu tiên)	X = 37mm + Dày cánh + 1.5mm	Khoảng cách bắt vít hai lỗ là 32mm.
Đế dạng thẳng	20 mm (Từ mép ngoài tủ đến tim lỗ bắt vít đầu tiên)	X = 20mm + Dày cánh + 1.5mm	Khoảng cách bắt vít hai lỗ là 32mm.

5. Quy trình lắp đặt và điều chỉnh bản lề

Để đảm bảo cánh tủ hoạt động mượt mà, hãy thực hiện đúng các bước sau:

1. Dùng máy khoan chuyên dụng (hoặc xác định B chính xác) để khoan lỗ chén bản lề (thường là phi 35). Lắp tay bản lề vào cánh tủ, đảm bảo các tay bản lề thẳng hàng với nhau để tránh khó điều chỉnh sau này.

2. Đo khoảng cách từ đầu cánh tủ đến tim lỗ bản lề đã khoan, sau đó áp dụng kích thước này lên ván hông tủ để định vị và bắt vít để bản lề theo thông số 37mm (đế chữ thập) hoặc 20mm (đế thẳng).

3. Gài cánh cửa tủ đã lắp bản lề vào đế trên ván hông. Thao tác này sẽ rất dễ dàng nếu vị trí đế và tay bản lề đã được lắp đặt chính xác.

4. Điều chỉnh 3 chiều:

- Độ hở:điều chỉnh tại vít gần chén bản lề

- Trái/phải: điều chỉnh tại vít ở giữa tay bản lề

- Lên/xuống: điều chỉnh tại ốc điều chỉnh chiều cao trên đế bản lề.

5. Điều chỉnh BLUMOTION: nếu muốn cánh cửa đóng nhanh hơ, bạn có thể tắt nút công tắc giảm chấn trên bản lề. Tính năng sẽ được tắt từ lần đóng cửa thứ hai.

-----------------------------------------------------------------------------
