CÁCH LẮP ĐẶT HỆ ĐIỆN BLUM
Hệ điện Blum mang đến giải pháp hiện đại cho không gian bếp, giúp nâng cao sự tiện nghi và thẩm mỹ. Với các công nghệ tiên tiến như SERVO-DRIVE, việc mở cánh tủ và ngăn kéo trở nên dễ dàng chỉ bằng một cú chạm. Techhomes cam kết cung cấp dịch vụ lắp đặt chuyên nghiệp và hỗ trợ tận tâm để tối ưu hóa trải nghiệm của khách hàng.
HƯỚNG DẪN LẮP ĐẶT HỆ ĐIỆN BLUM
1. VỀ HỆ ĐIỆN BLUM
Hệ điện Blum là một phần không thể thiếu trong các không gian bếp hiện đại. Với hơn 70 năm kinh nghiệm trong ngành sản xuất phụ kiện bếp, Blum đã khẳng định được vị thế của mình thông qua việc cung cấp các sản phẩm công nghệ cao, mang lại sự tiện nghi và bền bỉ cho người dùng. Sản phẩm hệ điện của Blum được thiết kế với mục tiêu nâng cao trải nghiệm người dùng và tối ưu hóa không gian bếp.
LẮP ĐẶT HỆ ĐIỆN BLUM
2. NHỮNG LỢI ÍCH KHI SỬ DỤNG HỆ ĐIỆN
Hệ điện Blum không chỉ mang lại tính tiện lợi mà còn đảm bảo độ bền vượt trội. Các tính năng tự động và linh hoạt giúp người dùng dễ dàng thao tác mà không mất nhiều thời gian và công sức. Ngoài ra, hệ điện Blum còn nổi bật với thiết kế thông minh, giúp tối ưu hóa không gian bếp và nâng cao tính thẩm mỹ tổng thể.
LẮP ĐẶT HỆ ĐIỆN BLUM
3. QUY TRÌNH LẮP ĐẶT HỆ ĐIỆN
Để đảm bảo quá trình lắp đặt diễn ra thuận lợi và an toàn, cần tuân thủ các bước chuẩn bị kỹ lưỡng.
-

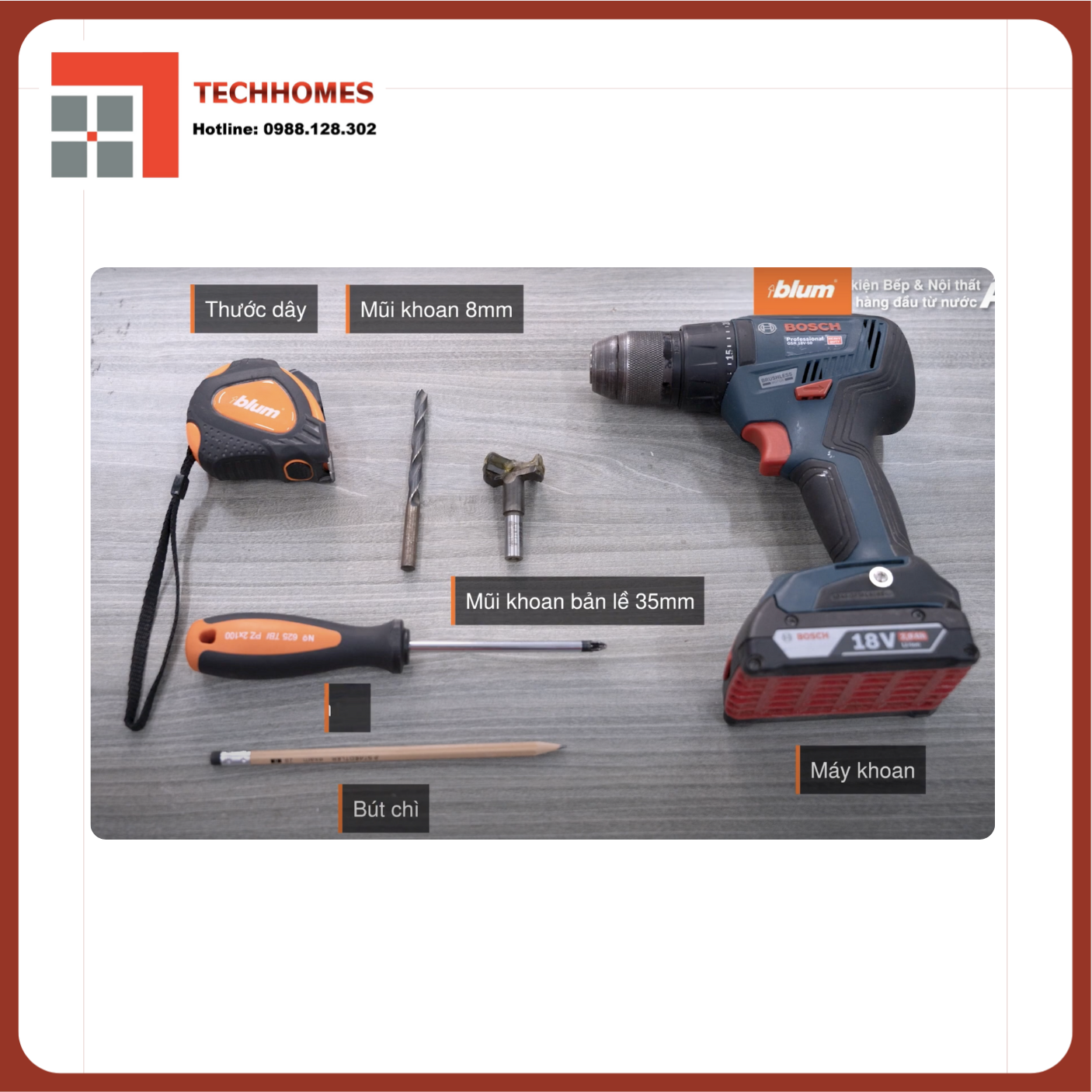

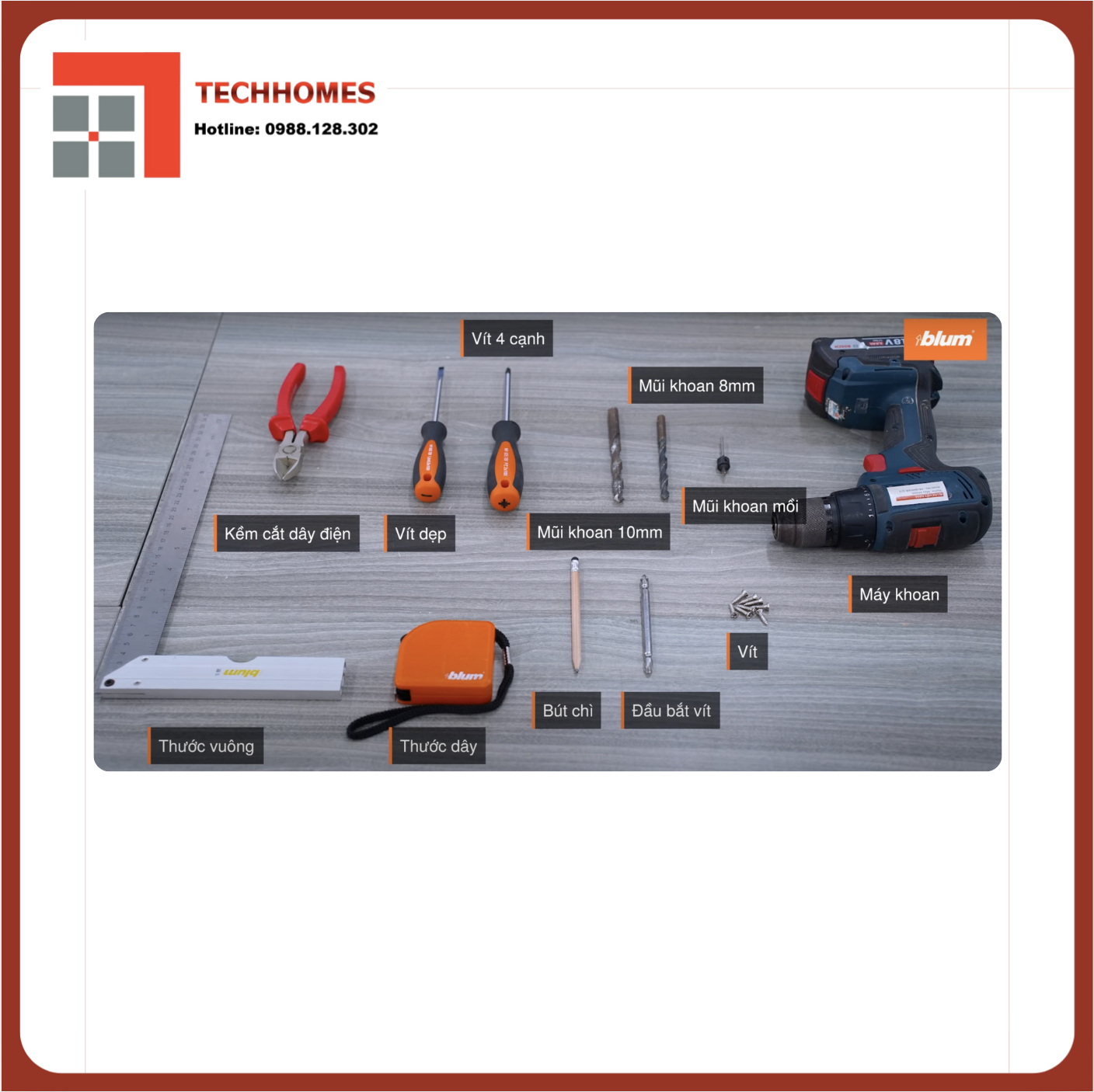

Chuẩn bị trước khi lắp đặt: Kiểm tra các dụng cụ và thiết bị cần thiết, đảm bảo không gian lắp đặt sạch sẽ và phù hợp.
-

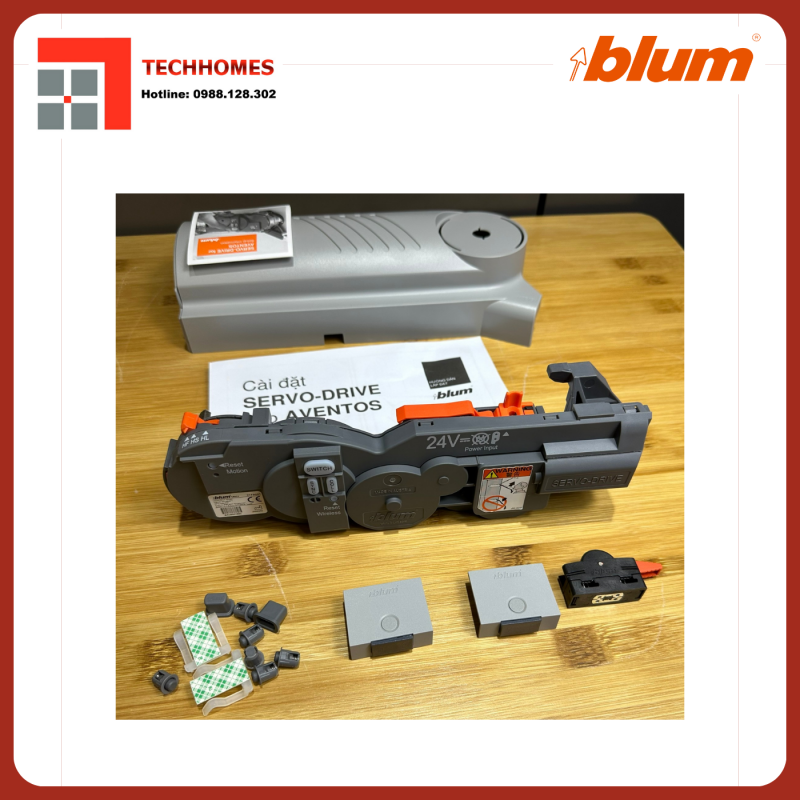

Những thành phần trong bộ điện Servo-Drive của Aventos HF
-
Bộ cơ cấu nâng cơ
-
Bộ cánh tay nâng
-
Bộ cơ cấu nâng điện: 1pc
-
Công tắc nhấn: 2 pcs
-
Đệm tạo khoảng cách: 6 pcs
-
Bộ kết nối gắn vào dây: 1pcs
-
Nắp đậy ống luồn dây: 1pc
-
LẮP ĐẶT HỆ ĐIỆN BLUM
- Bộ phận có trong bộ cơ bản Servo-Drive dành cho ngăn kéo:
LẮP ĐẶT HỆ ĐIỆN BLUM
-
Hướng dẫn lắp đặt chi tiết: Thực hiện lắp đặt từng bộ phận theo hướng dẫn từ nhà sản xuất.
LẮP ĐẶT HỆ ĐIỆN BLUM DÀNH CHO AVENTOS HF
LẮP ĐẶT HỆ ĐIỆN BLUM DÀNH CHO NGĂN KÉO
-
Lưu ý an toàn: Đảm bảo tuân thủ các nguyên tắc an toàn và kiểm tra hoạt động của hệ điện sau khi lắp đặt để đảm bảo mọi chức năng hoạt động tốt.
4. ỨNG DỤNG CÔNG NGHỆ HỆ ĐIỆN
-

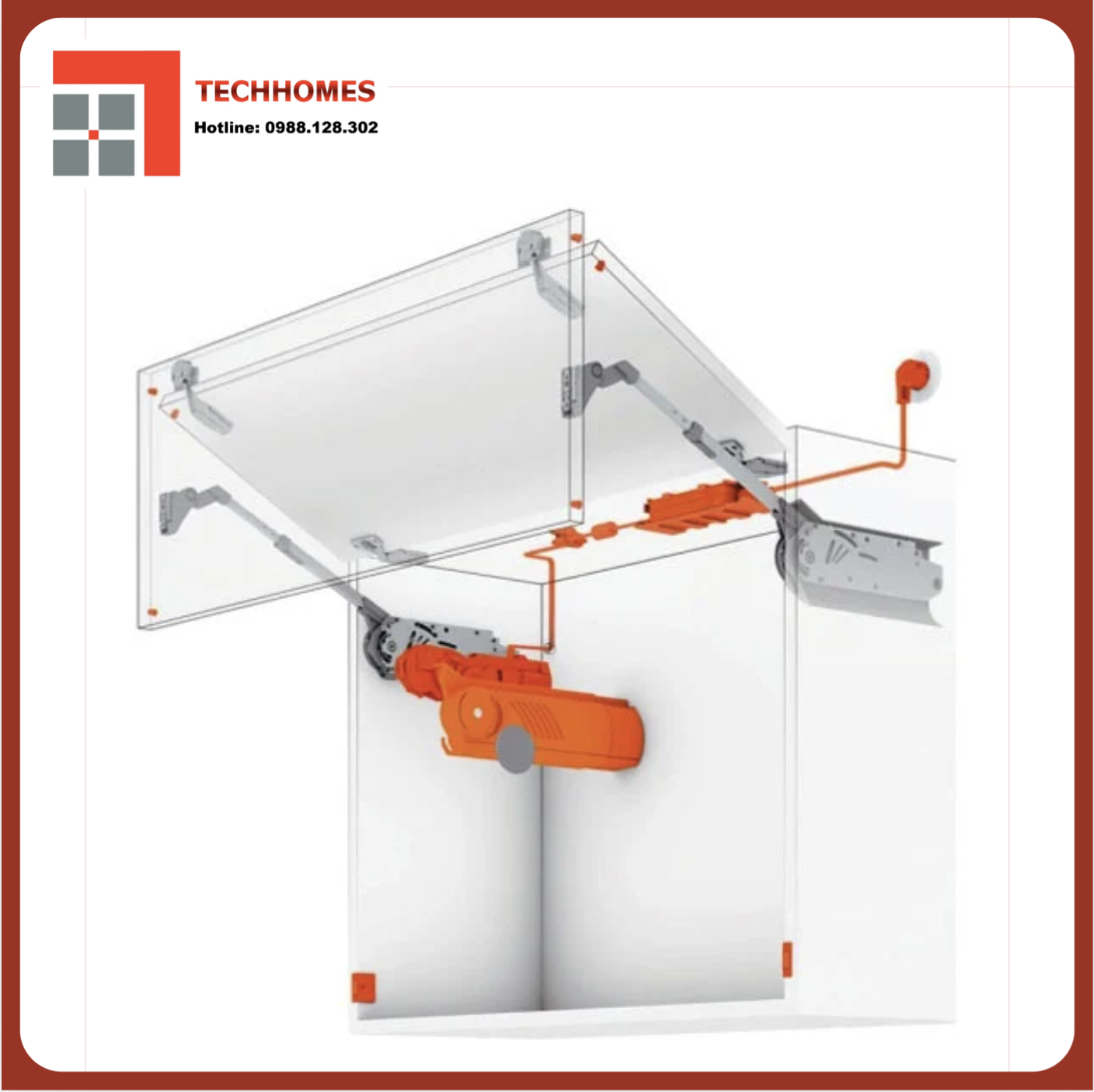

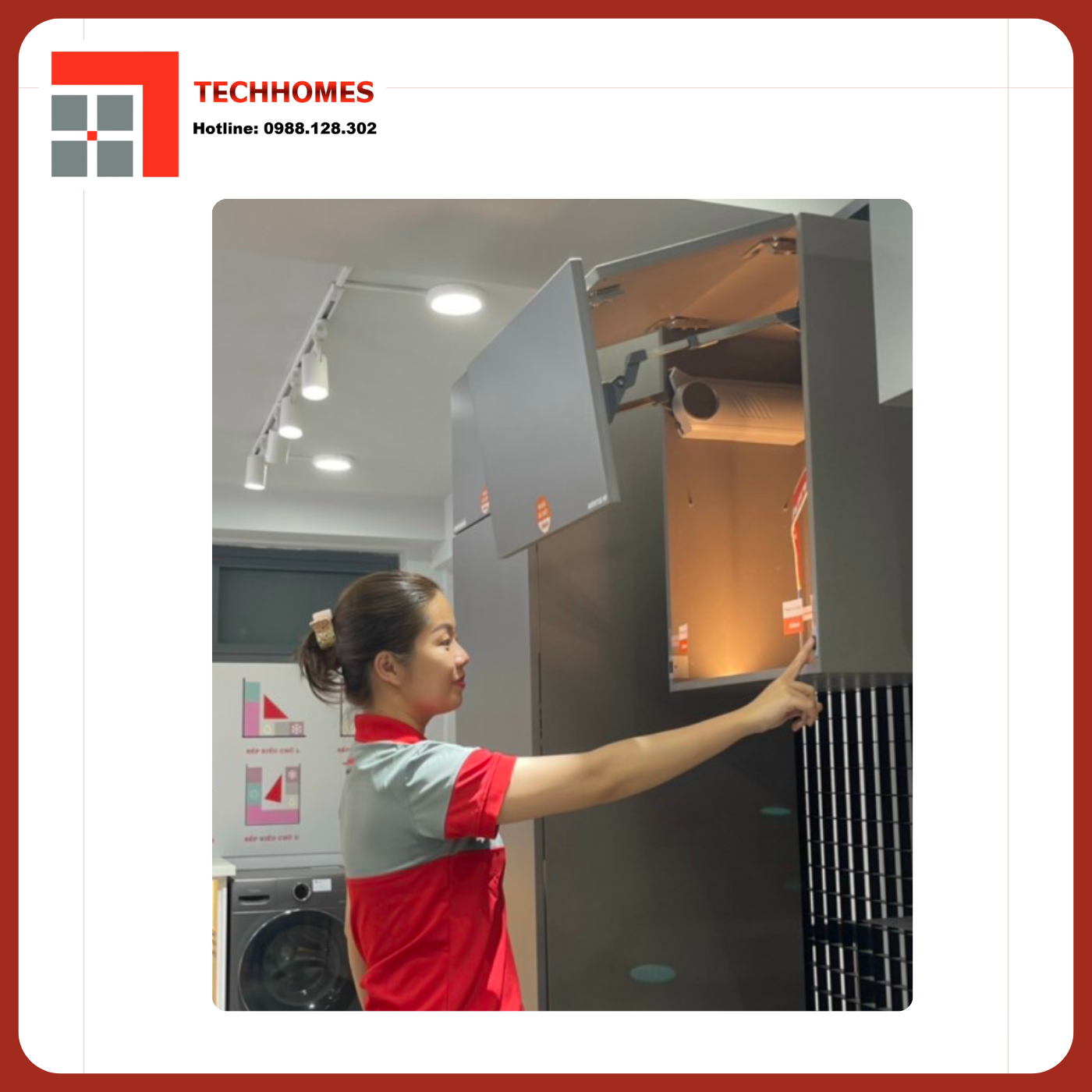

Lắp đặt bộ điện SERVO-DRIVE cho tay nâng AVENTOS HF:
-
Bộ SERVO-DRIVE giúp việc mở cánh tủ trở nên nhẹ nhàng và tiện lợi chỉ với một cú chạm. Đây là giải pháp lý tưởng cho các căn bếp cần sự linh hoạt và thẩm mỹ.
-
Tay nâng điện blum Aventos HF dùng cho tủ 2 cánh mở xếp
-
Hệ số lực của tay nâng Blum Aventos HF: 2600-17250
-
Chiều cao tủ từ 560mm đến 1040mm
-
Chiều rộng tủ lên đến 1800mm
-
Dùng kèm với bộ cơ cấu điện tay nâng Blum aventos HF
-

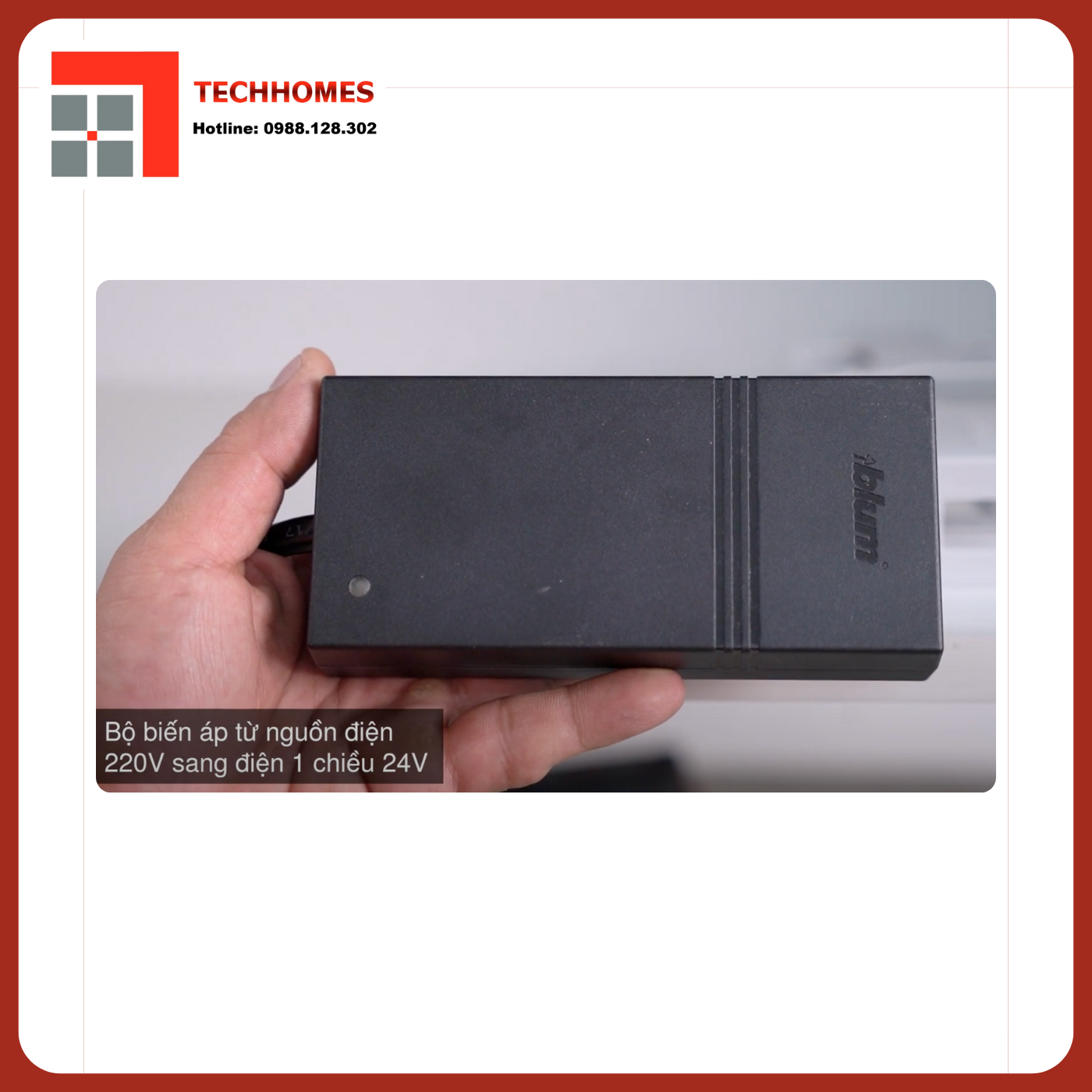

Sử dụng với bộ đổi nguồn blum 24V
-
Nhấn mở bằng một nút nhấn
-
-
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM
HƯỚNG DẪN CÁCH LẮP BỘ SERVO-DRIVE:

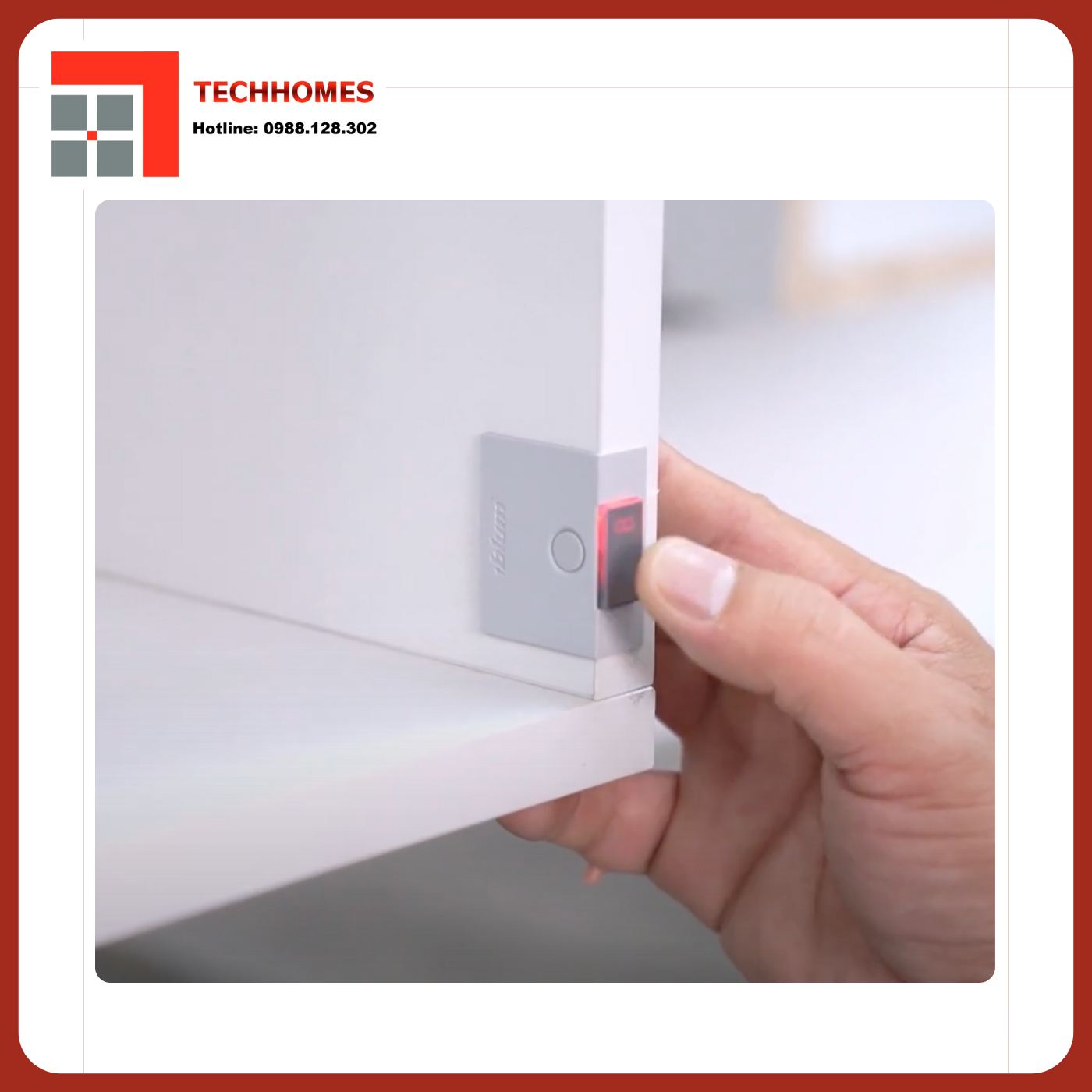

Bước 1: Lắp công tắc vào hông tủ
LẮP ĐẶT HỆ ĐIỆN BLUM
Thông số:
- Chiều cao 30-90mm
- Chiều sâu 12mm

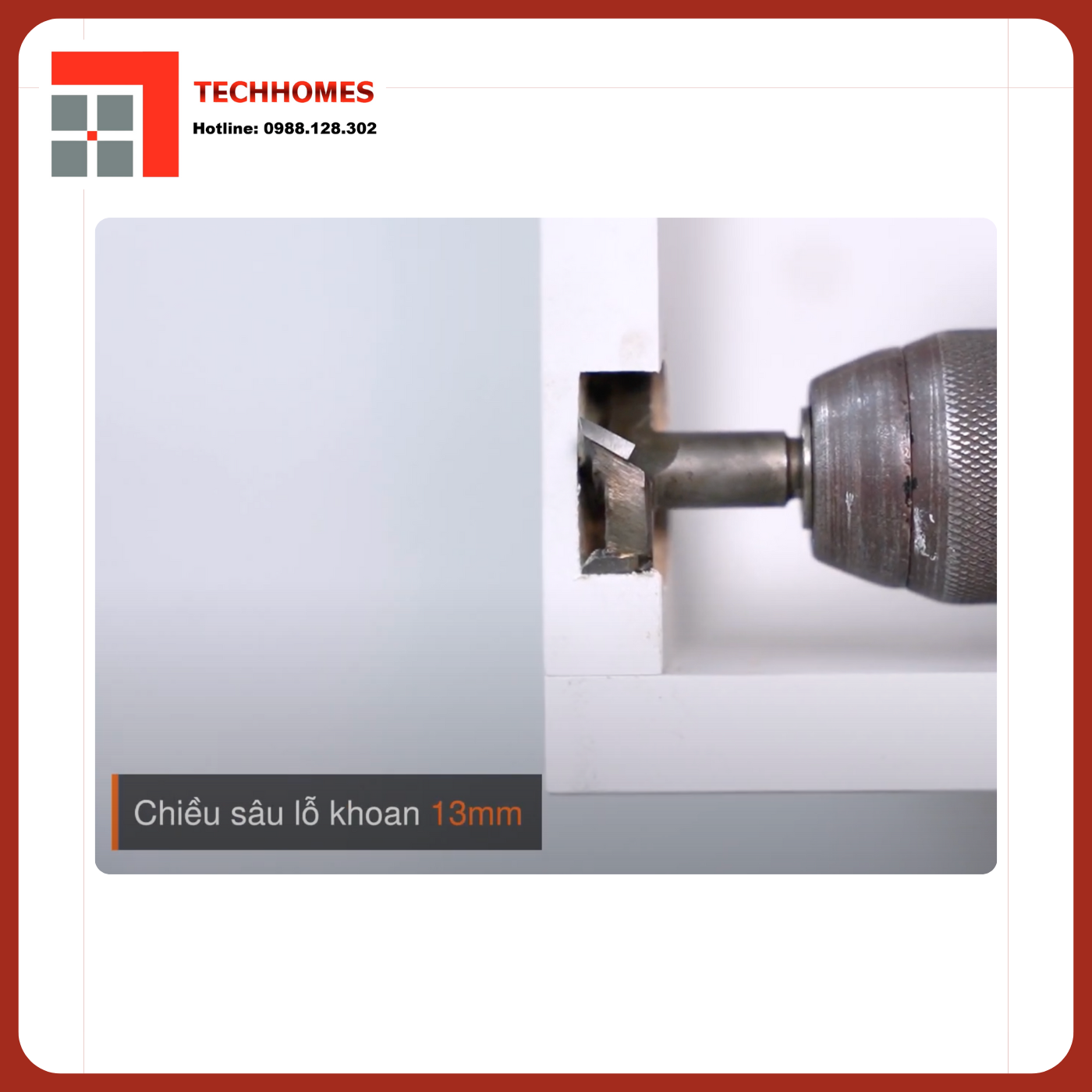

- Chiều sâu lỗ khoan 13mm
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM
Lưu ý: không dùng keo để dán công tắc vào tủ

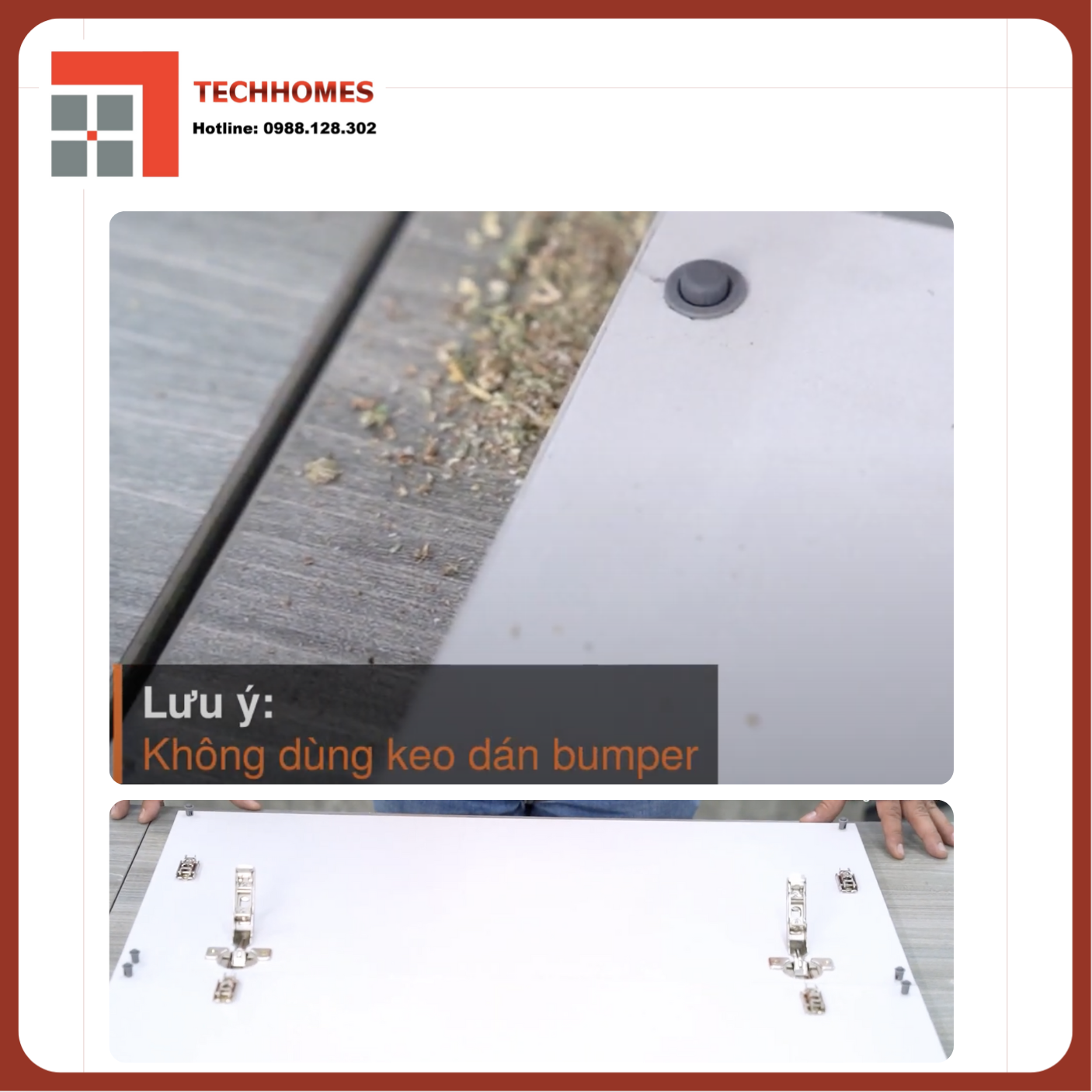

Bước 2: Lắp đặt 6 bumper vào cánh cửa
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM

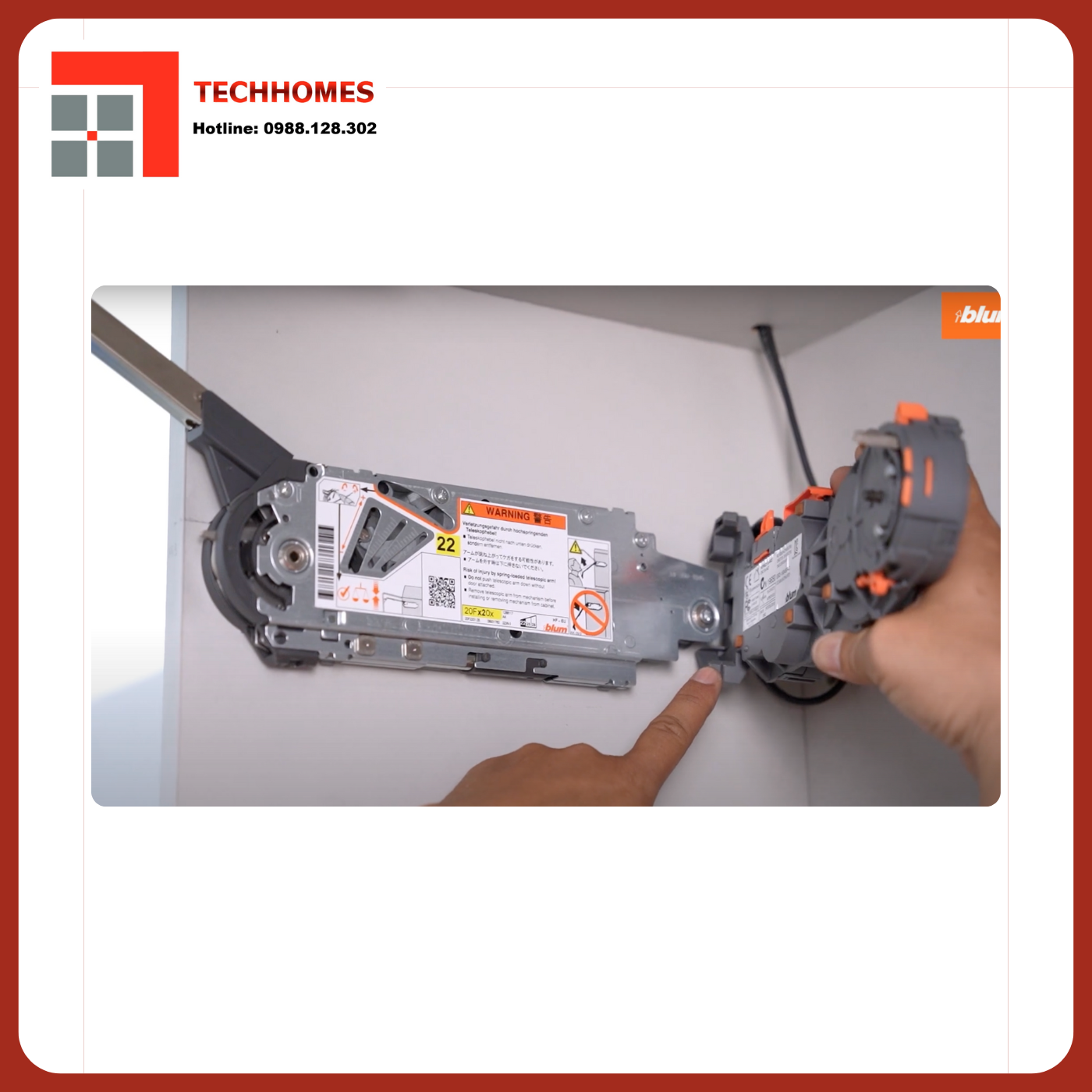

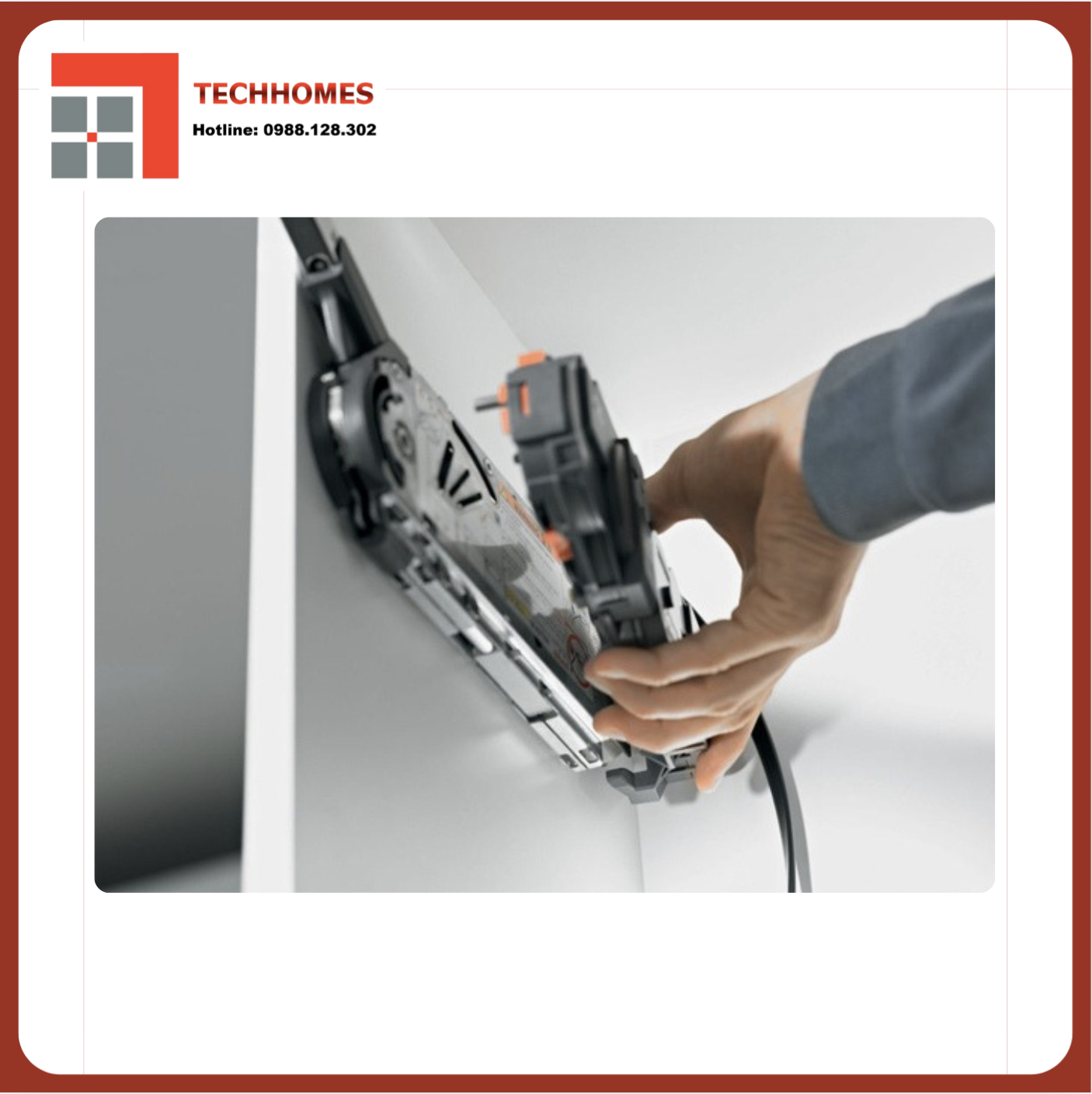

Bước 3: Lắp bộ đảy điện
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM
-

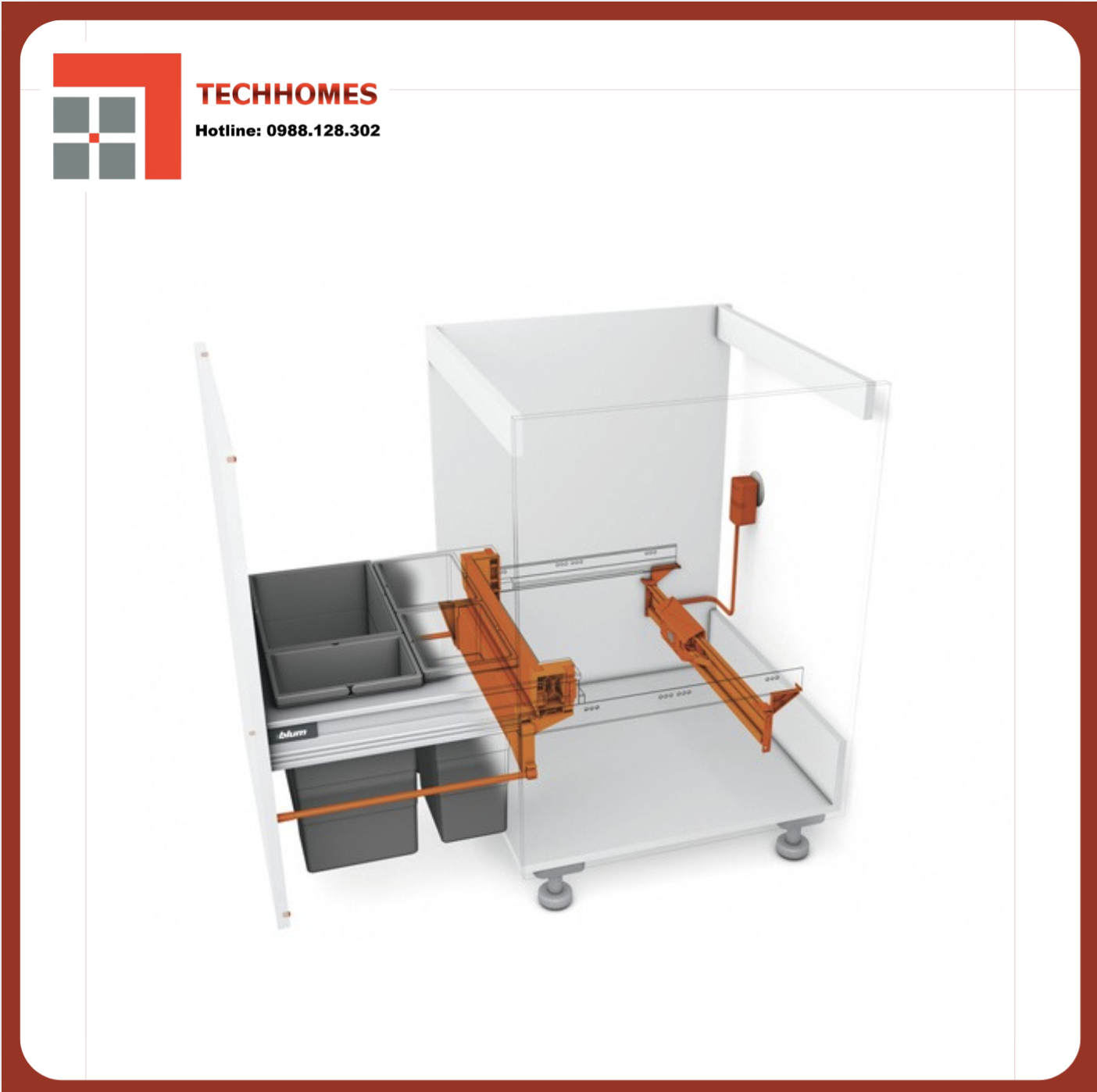

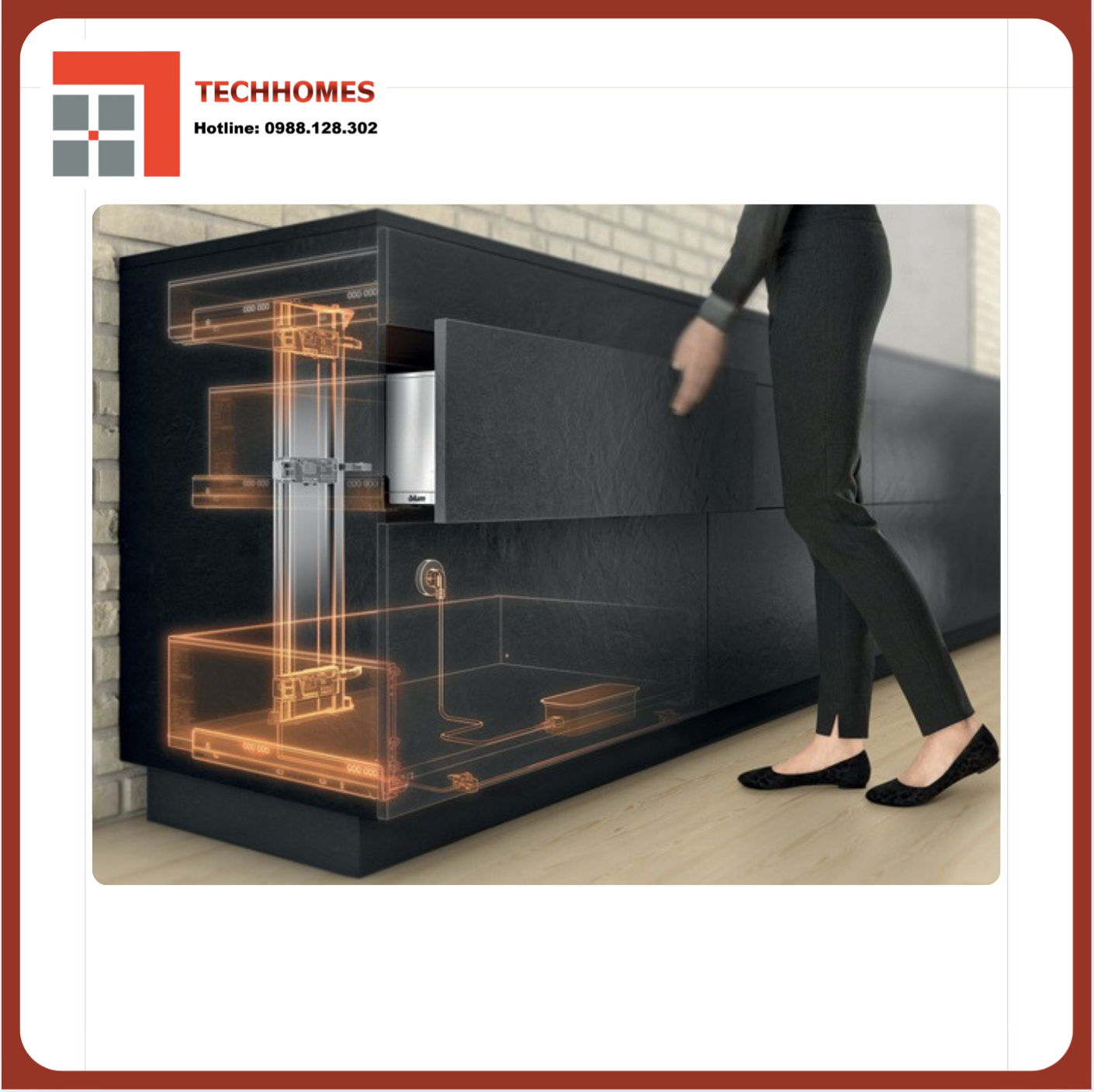

Lắp đặt công nghệ mở bằng điện SERVO-DRIVE cho ngăn kéo:
-
Với công nghệ này, việc mở ngăn kéo trở nên dễ dàng hơn bao giờ hết. Chỉ cần chạm nhẹ, hệ thống sẽ tự động mở, mang lại trải nghiệm người dùng tuyệt vời và nâng cao tính hiện đại cho không gian bếp.
-
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM
HƯỚNG DẪN CÁCH LẮP BỘ SERVO-DRIVE

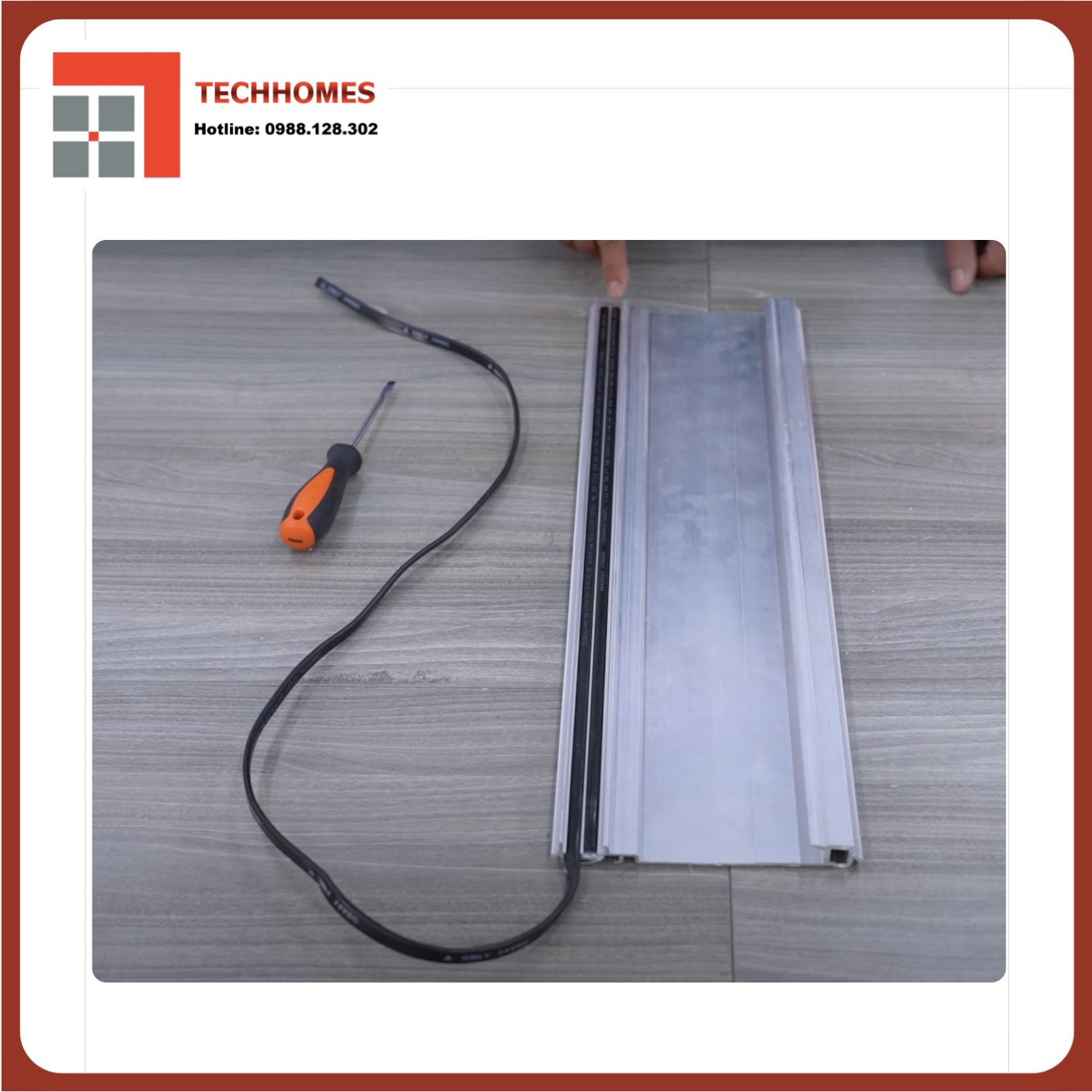

Bước 1: Cắt thanh nhôm để phù hợp với chiều cao của tủ
Bước 2: Lắp dây điện
LẮP ĐẶT HỆ ĐIỆN BLUM

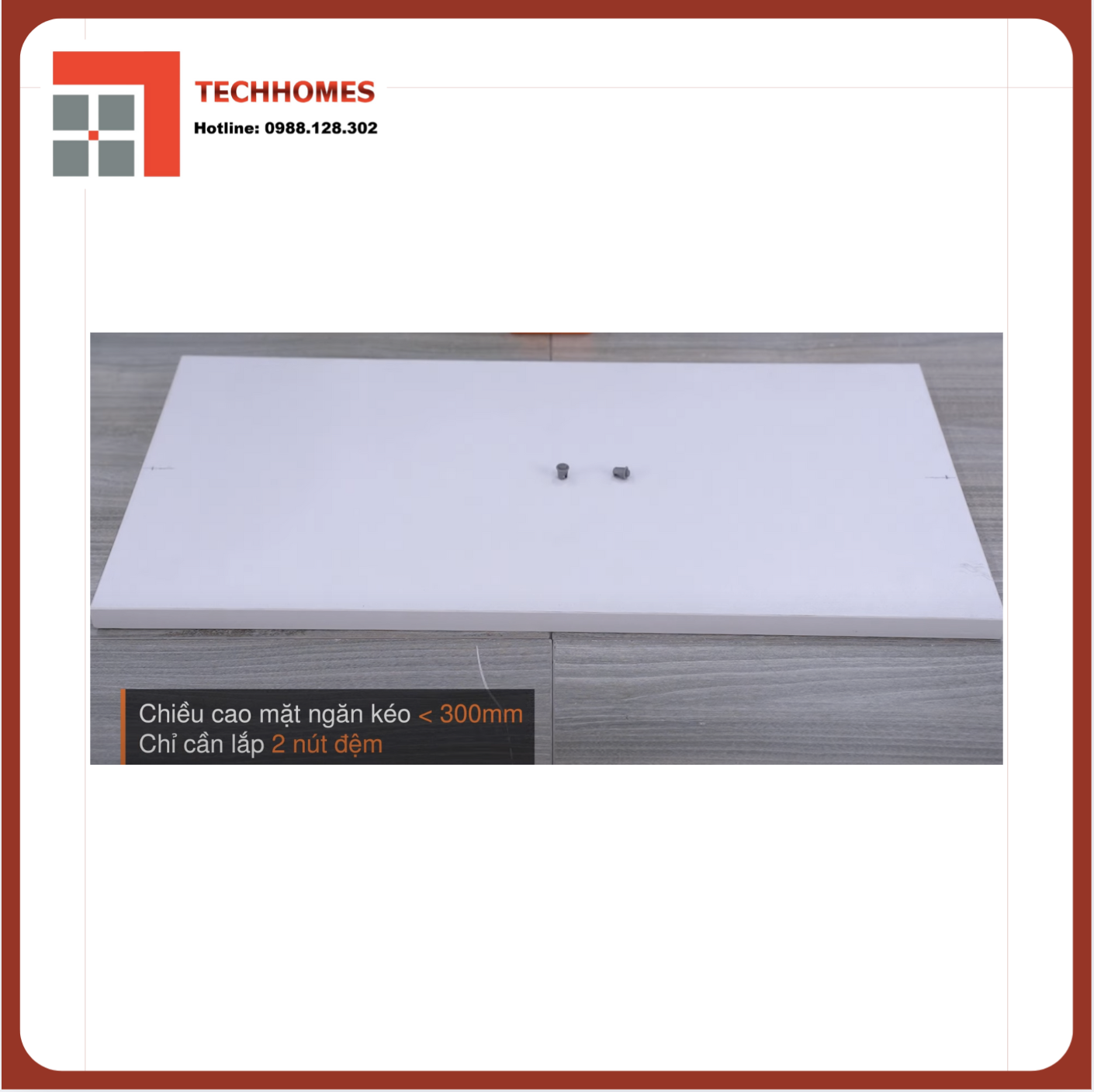

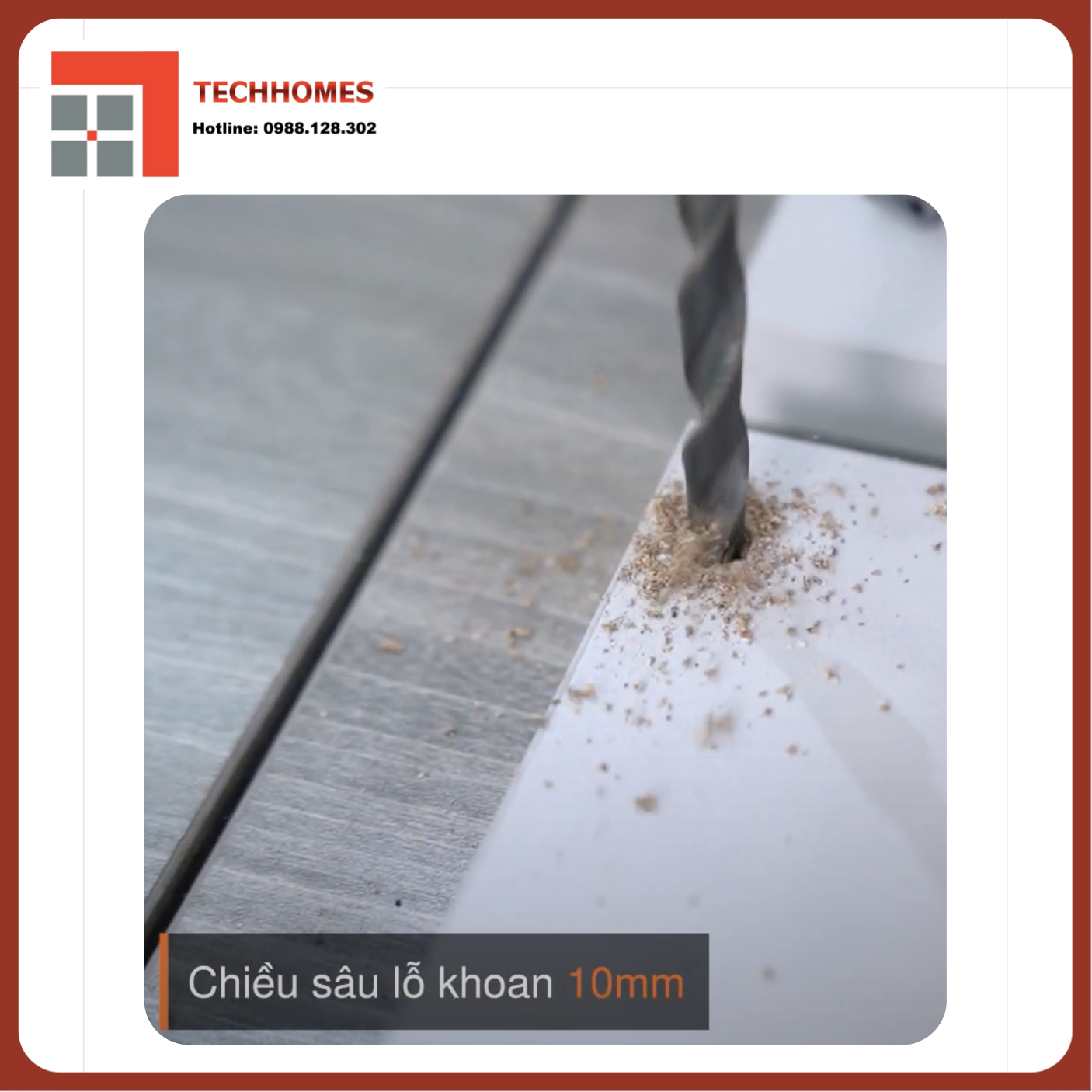

Bước 3: Xác định vị trí khoan và gắn nút đệm tạo khoảng hở
Bước 4: Lắp bumper để tạo khoảng hở
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM

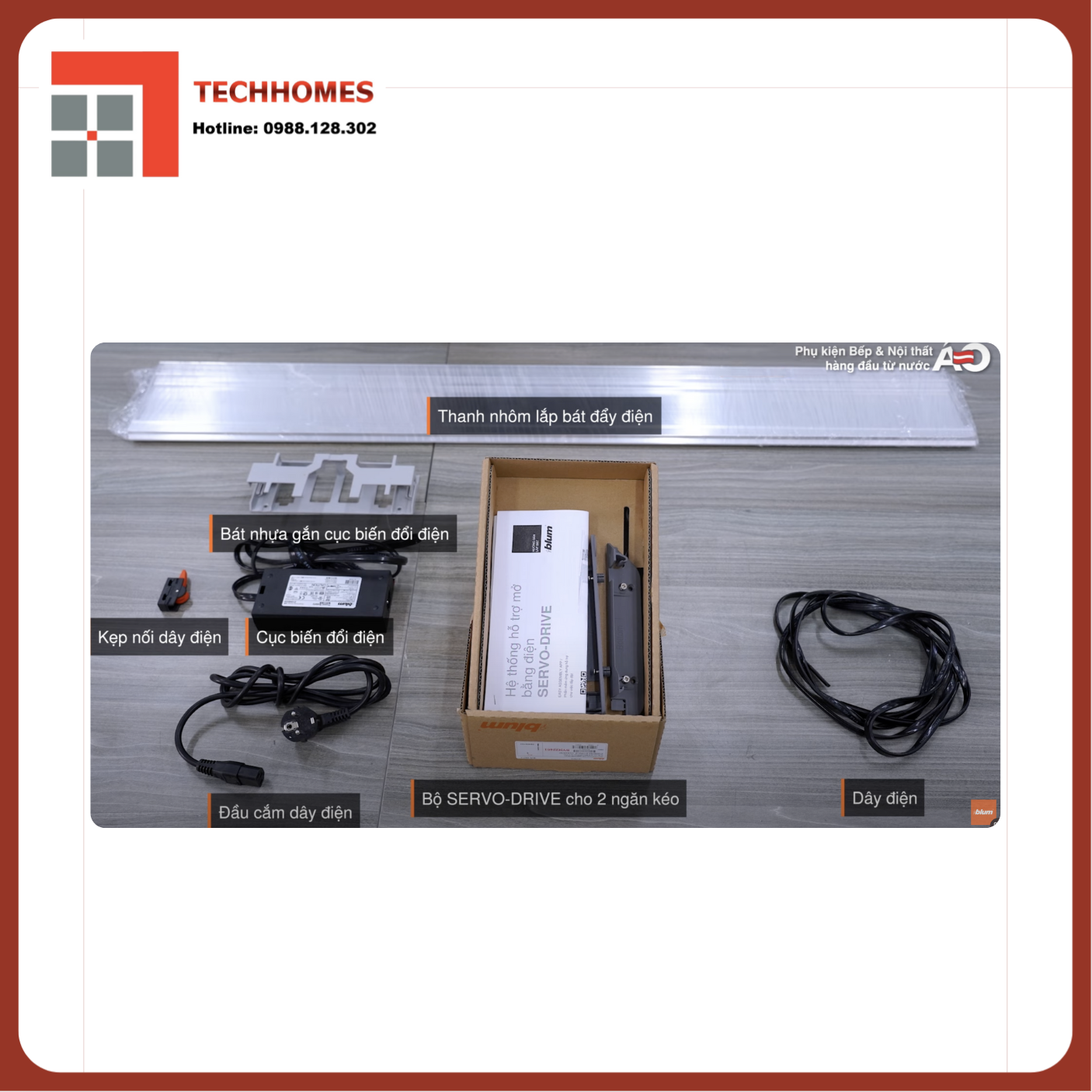

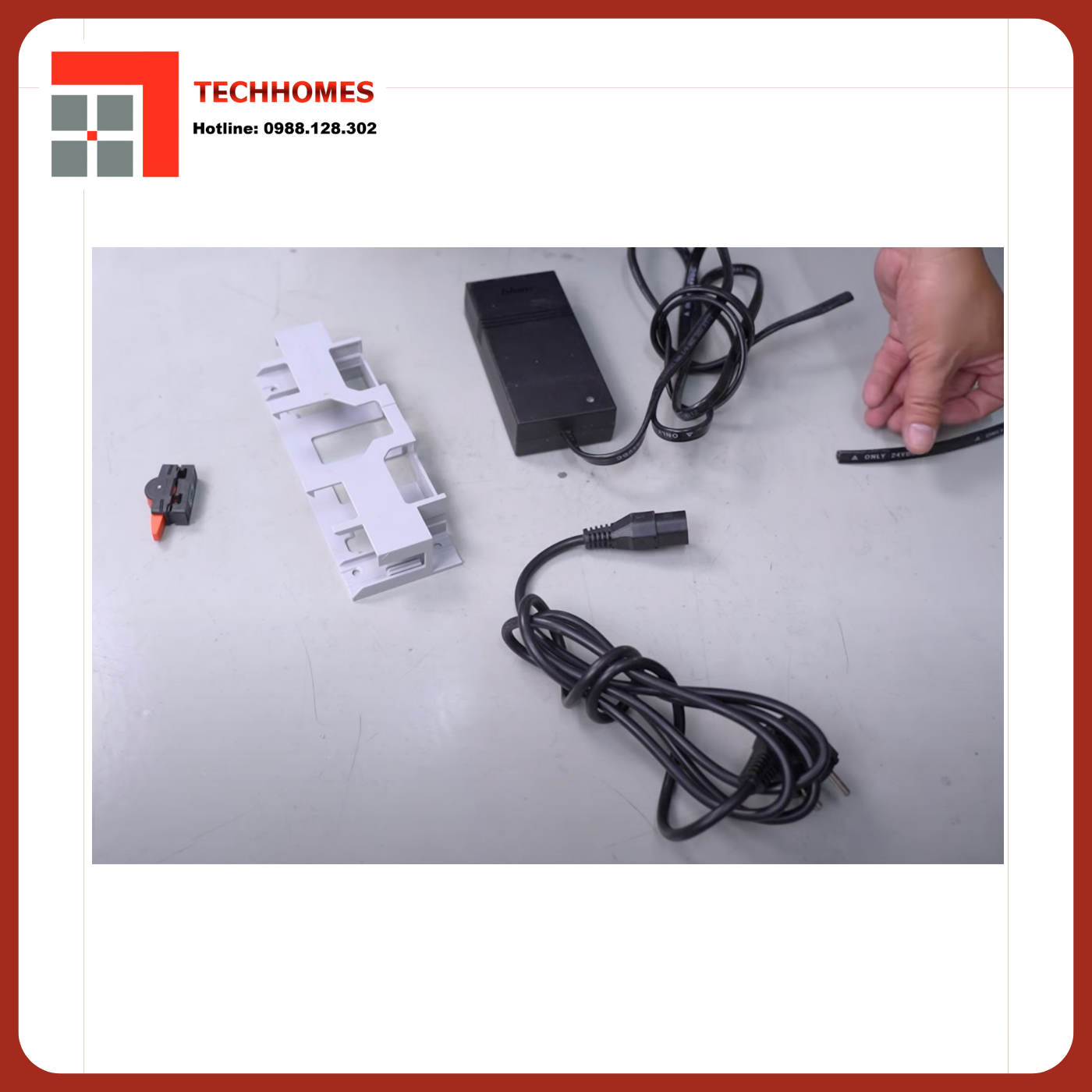

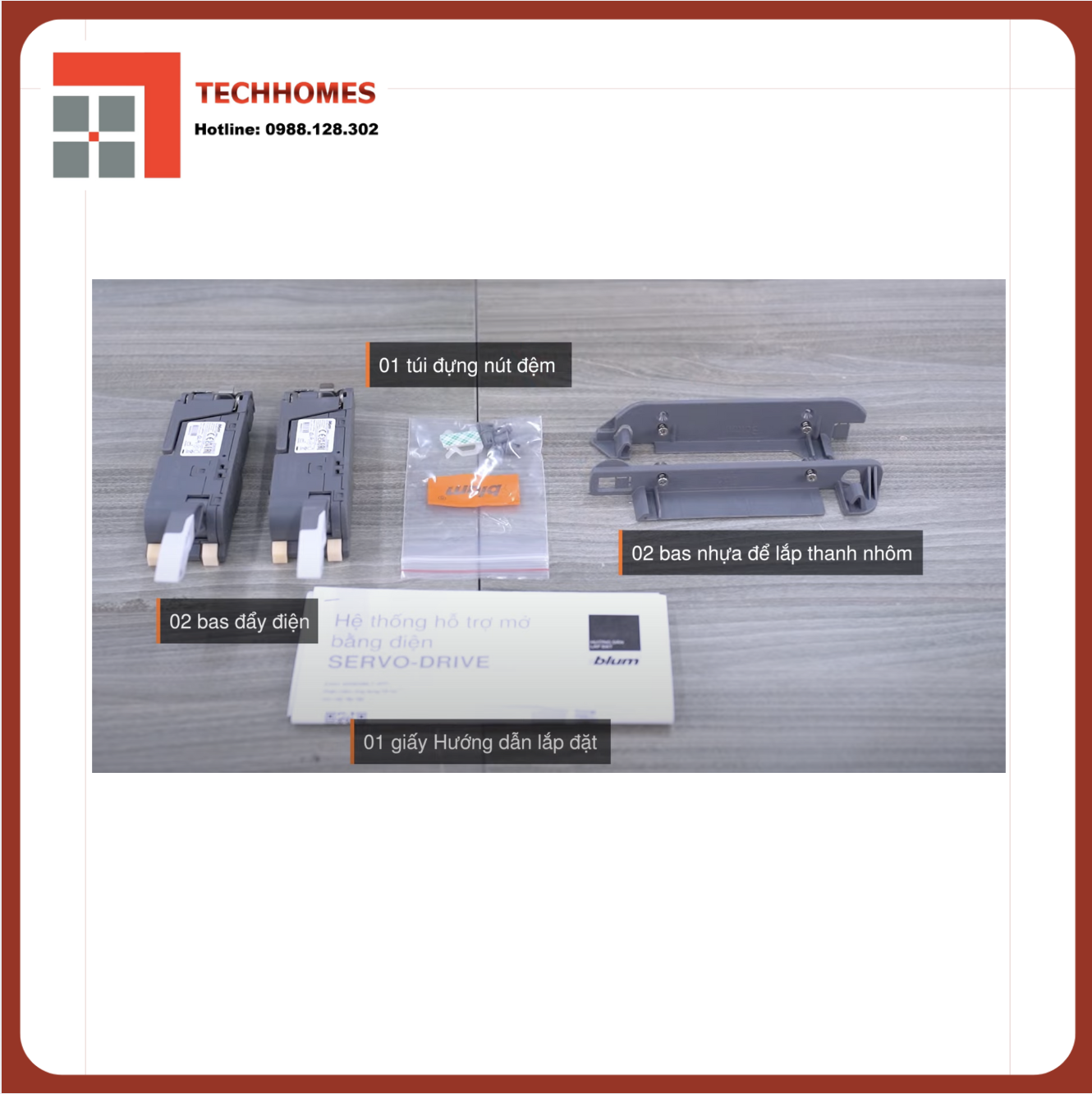

(*) CÁC BỘ PHẬN CÓ TRONG BỘ SERVO-DRIVE DÀNH CHO 2 NGĂN KÉO
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM

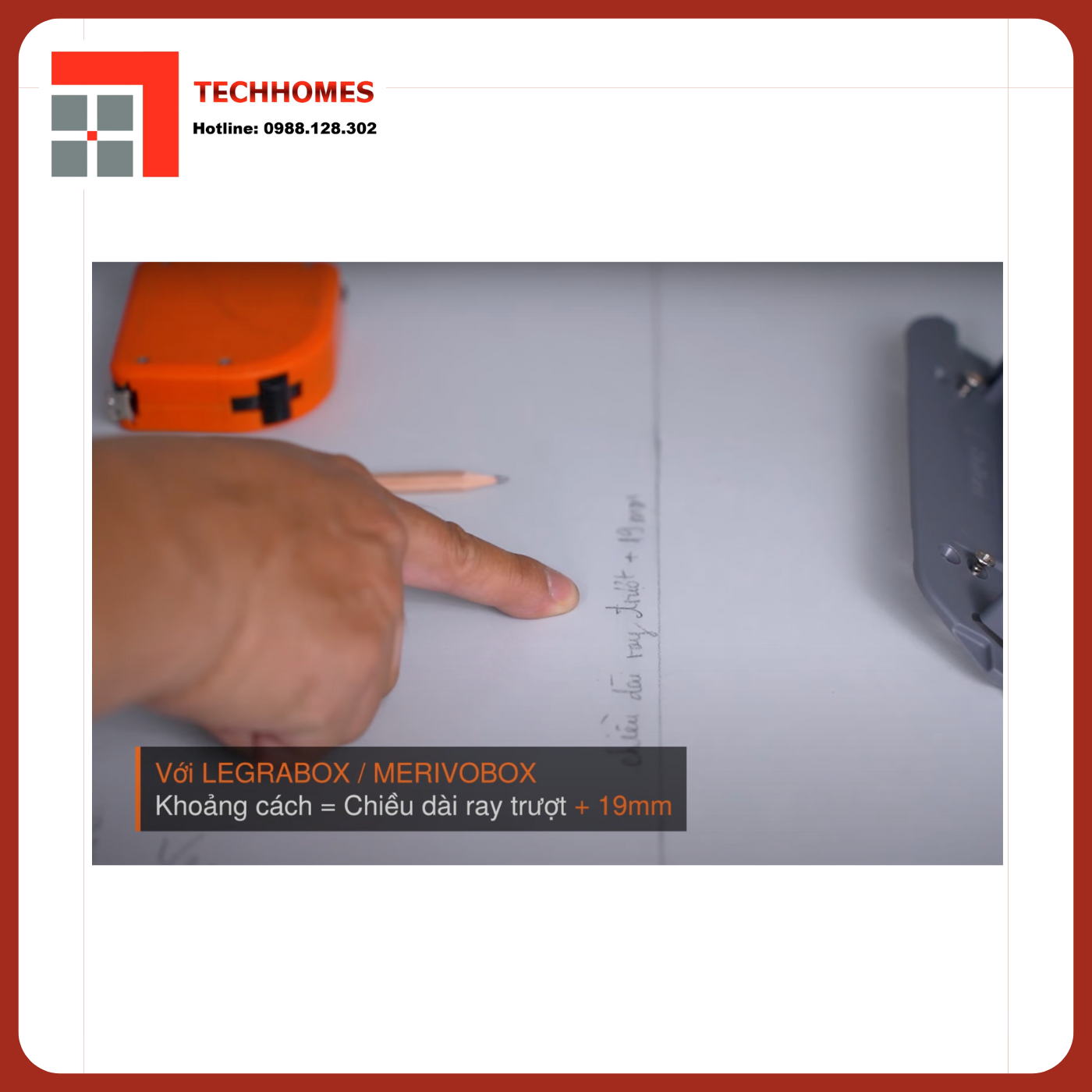

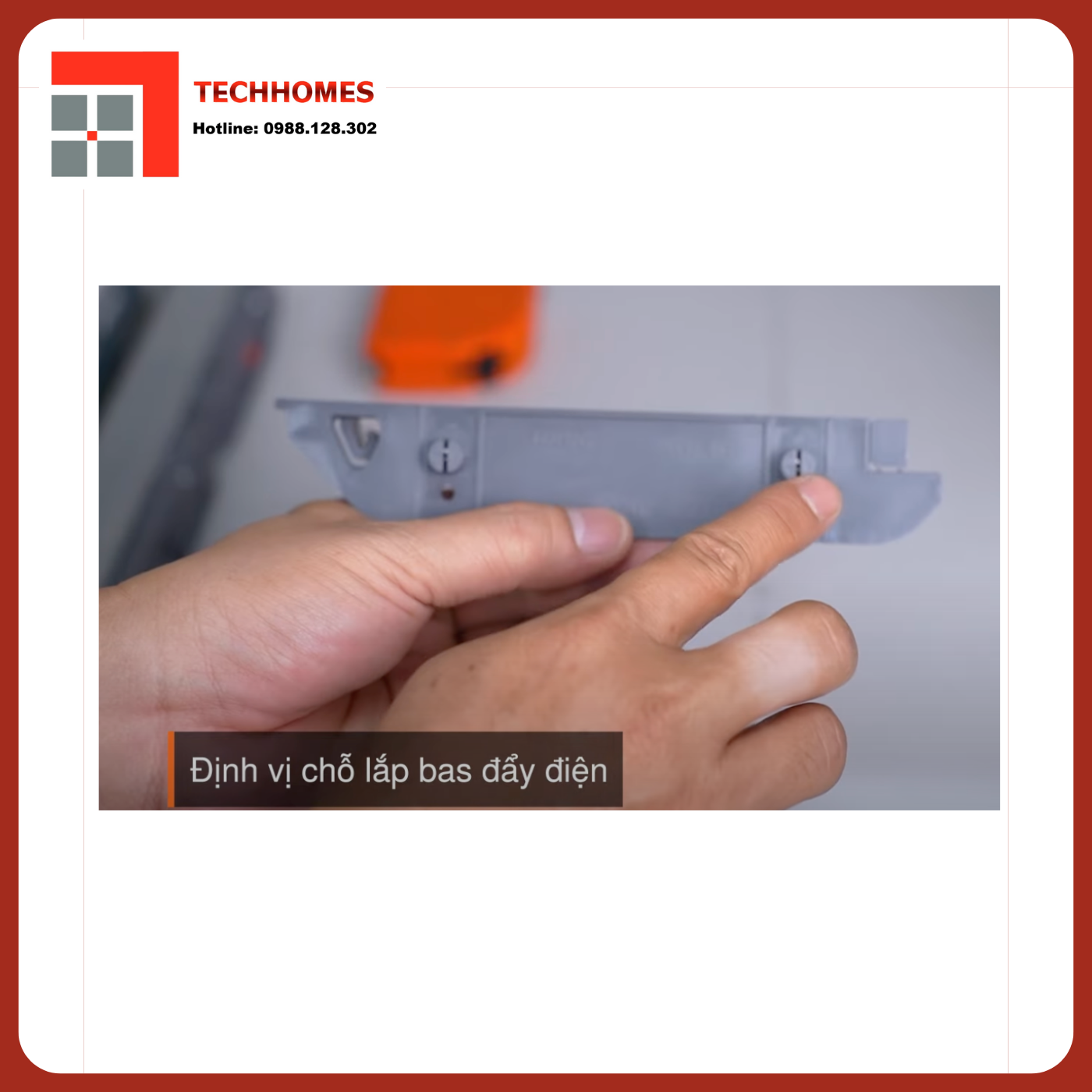

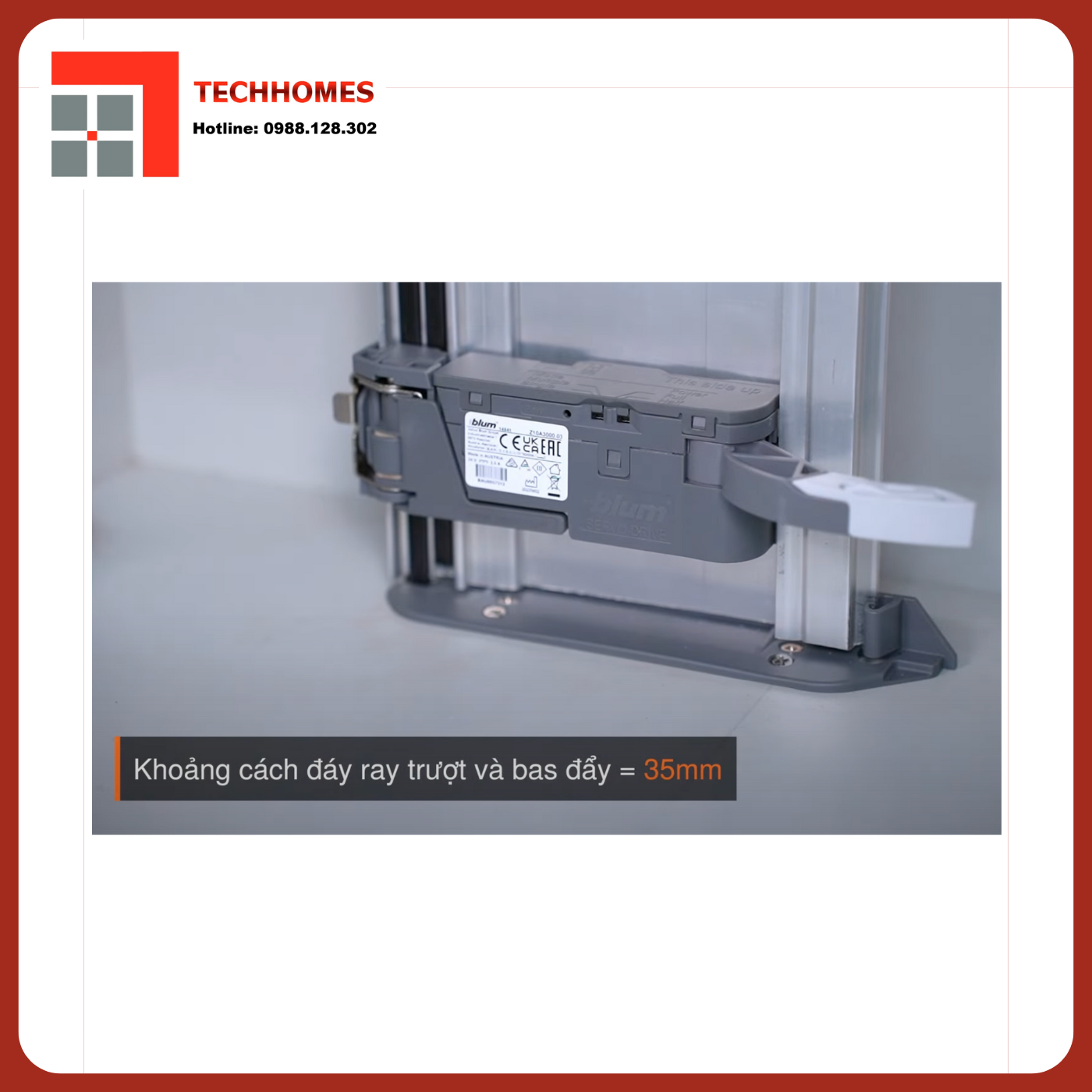

Bước 5: Định vị chỗ lắp bas đẩy điện
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM

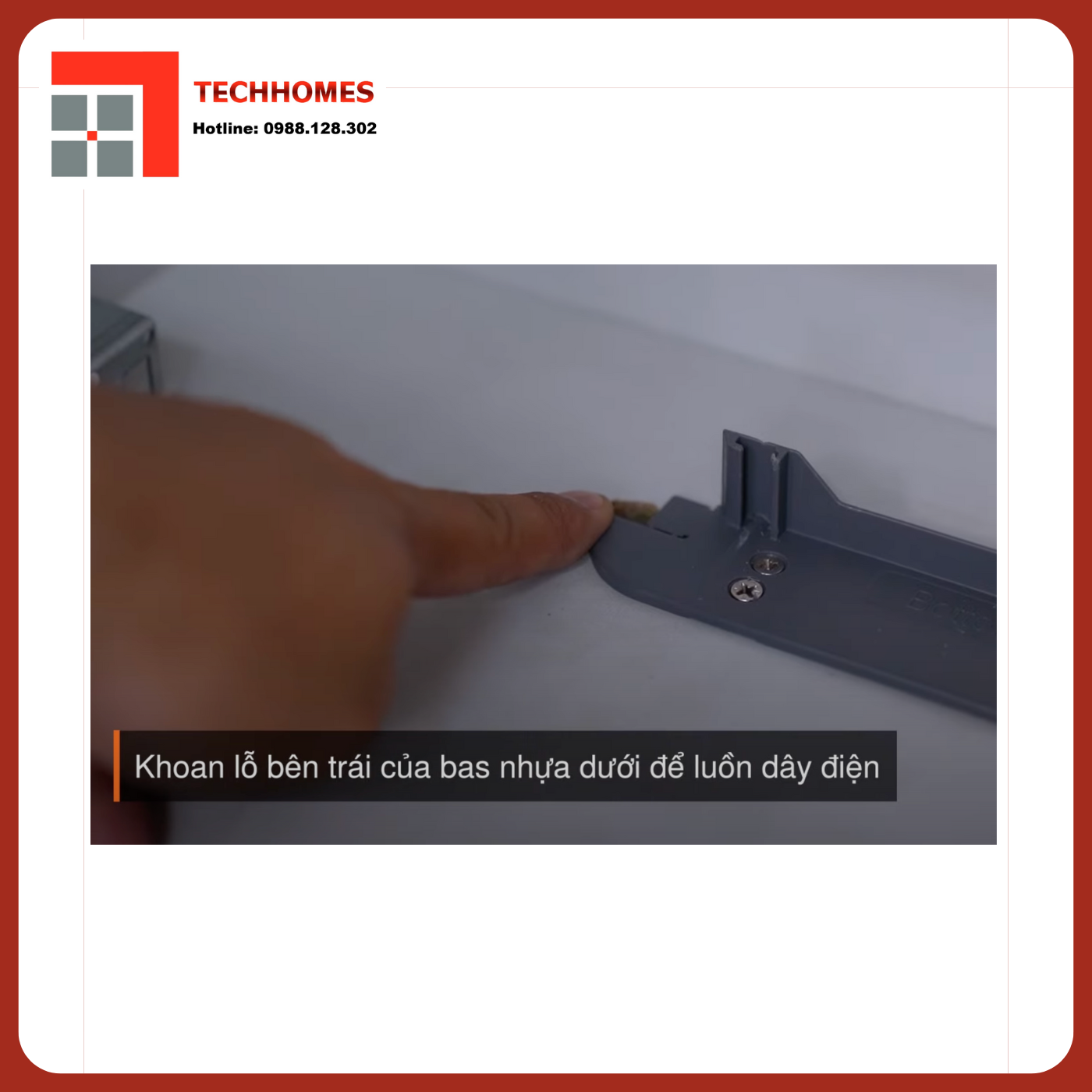

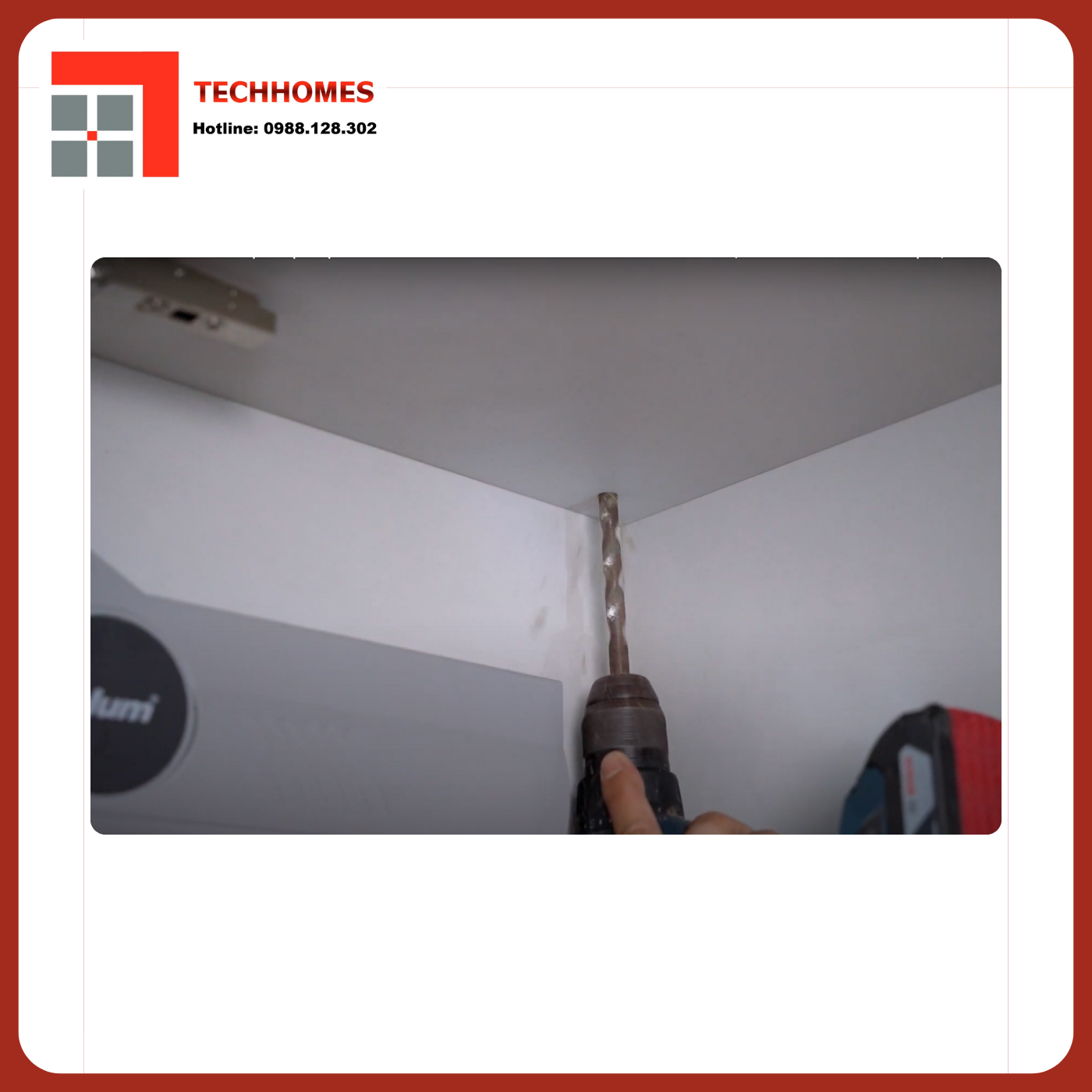

Bước 6: Luồn dây điện
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM

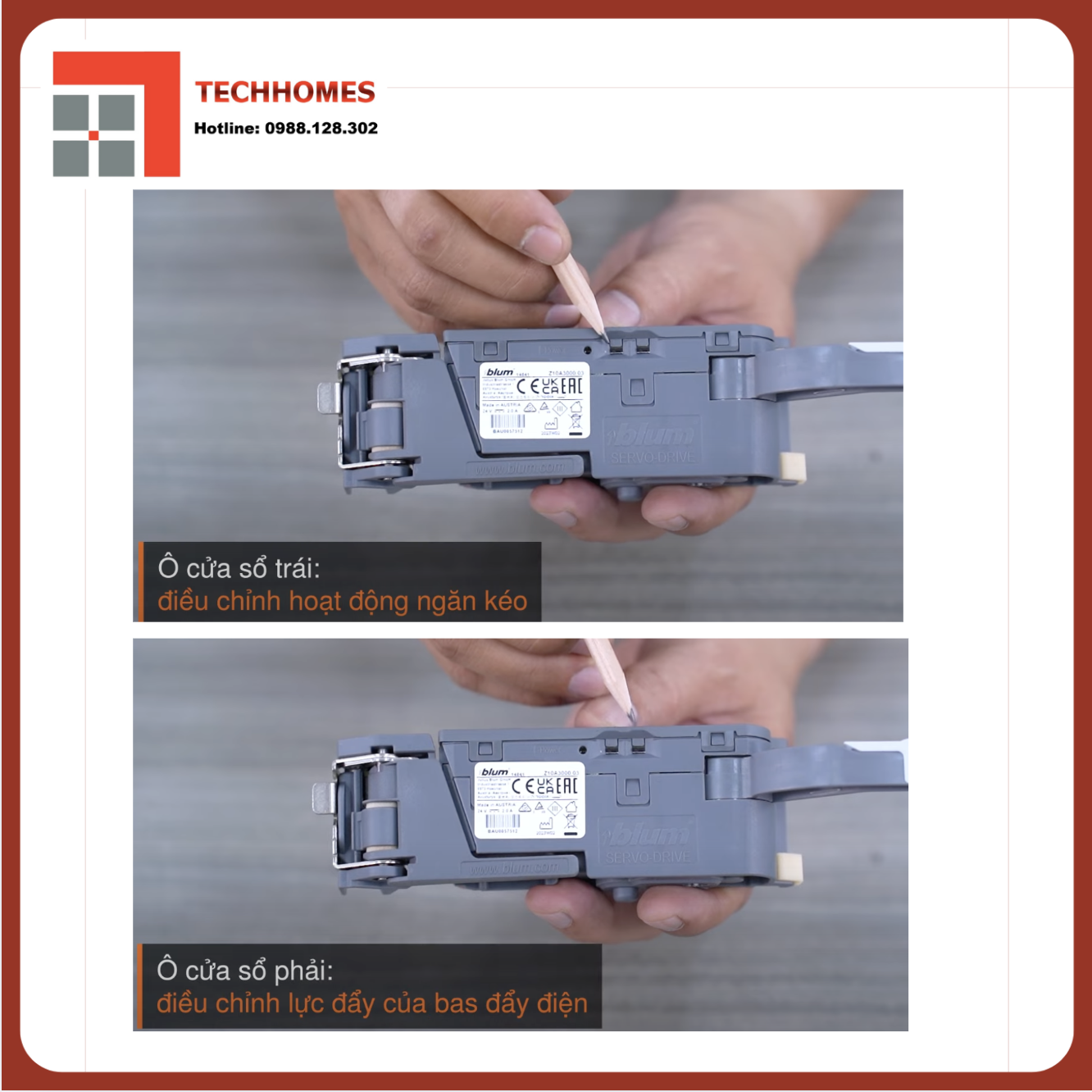

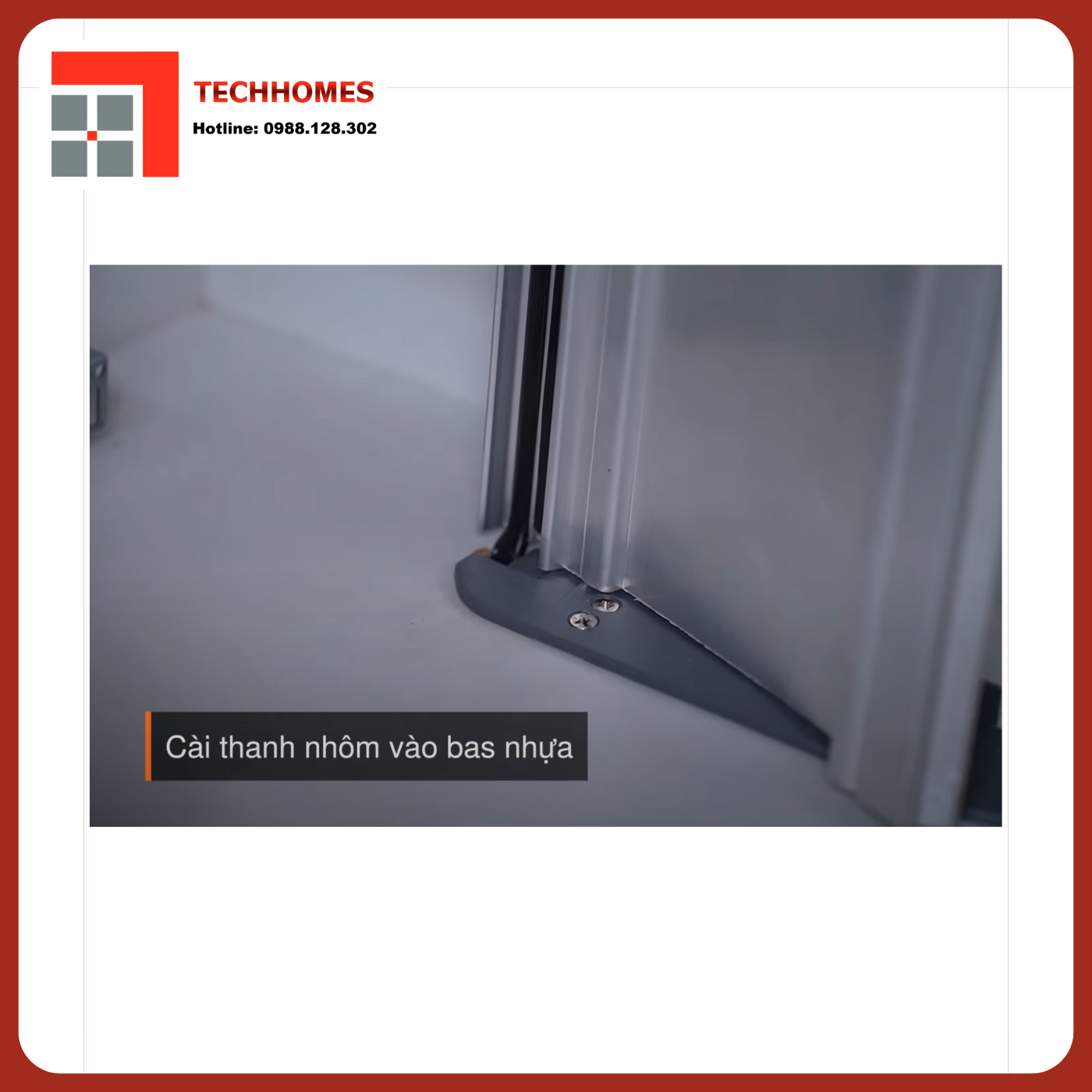

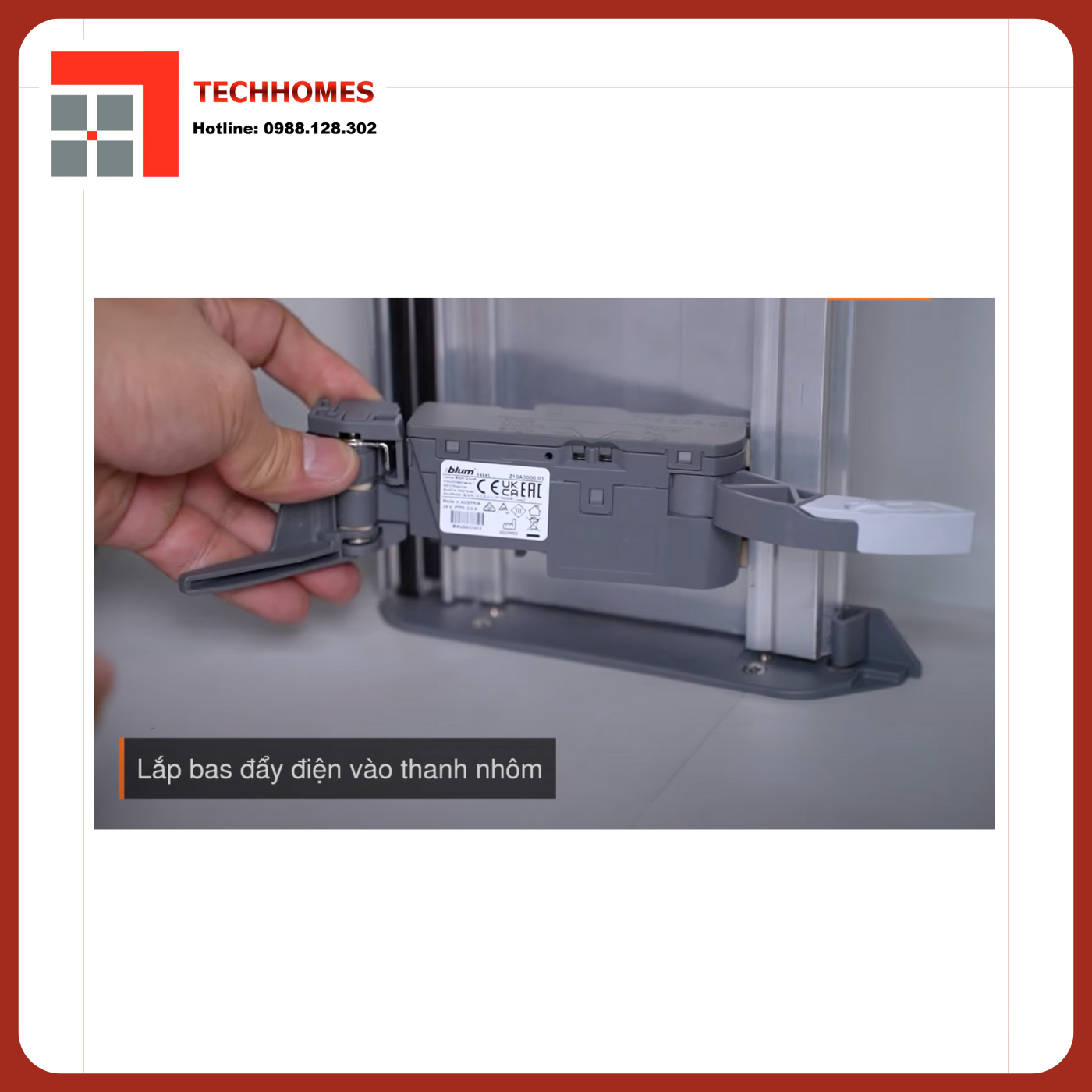

Bước 7: Lắp Bas vào thanh nhôm
LẮP ĐẶT HỆ ĐIỆN BLUM
LẮP ĐẶT HỆ ĐIỆN BLUM

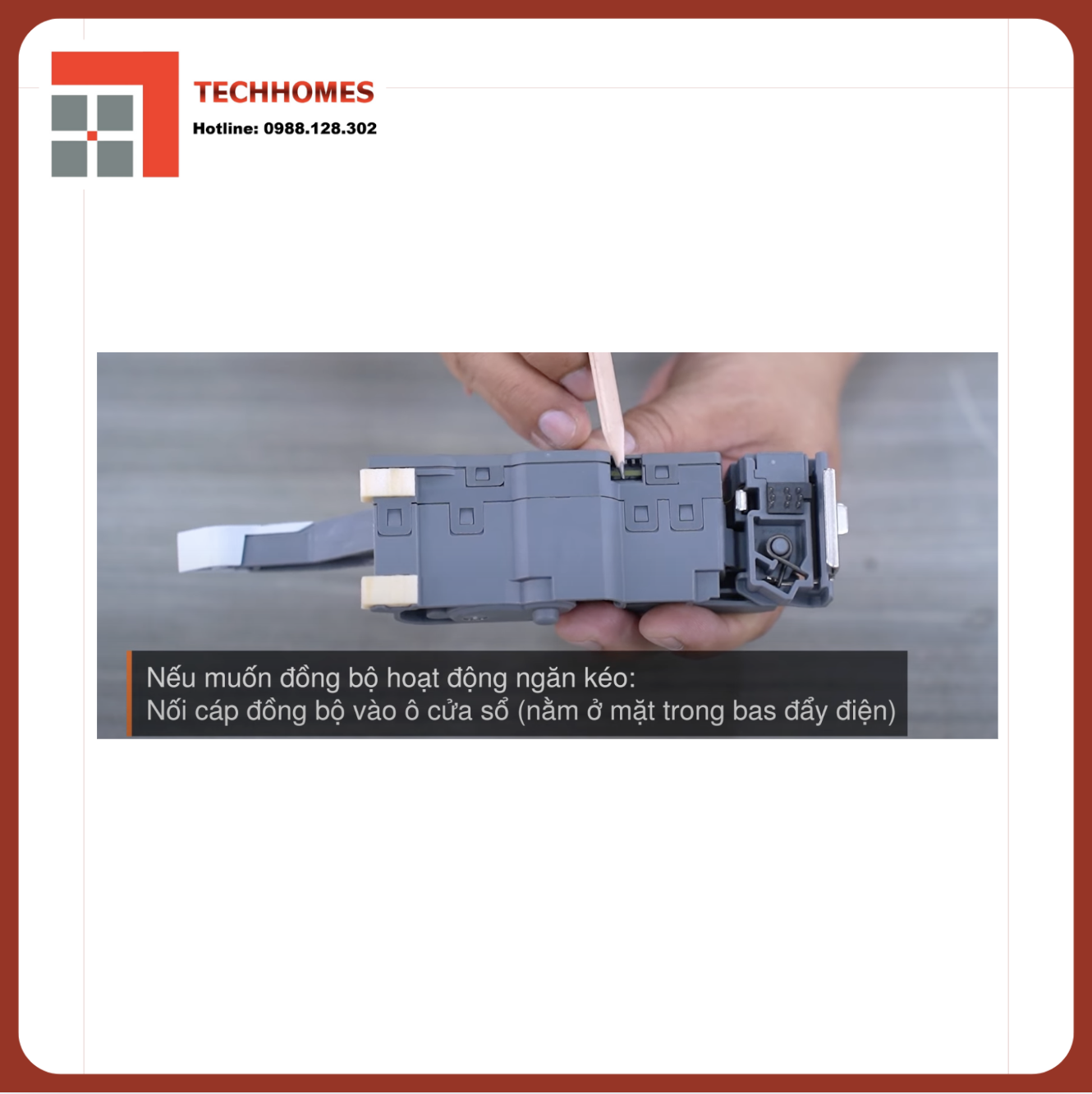

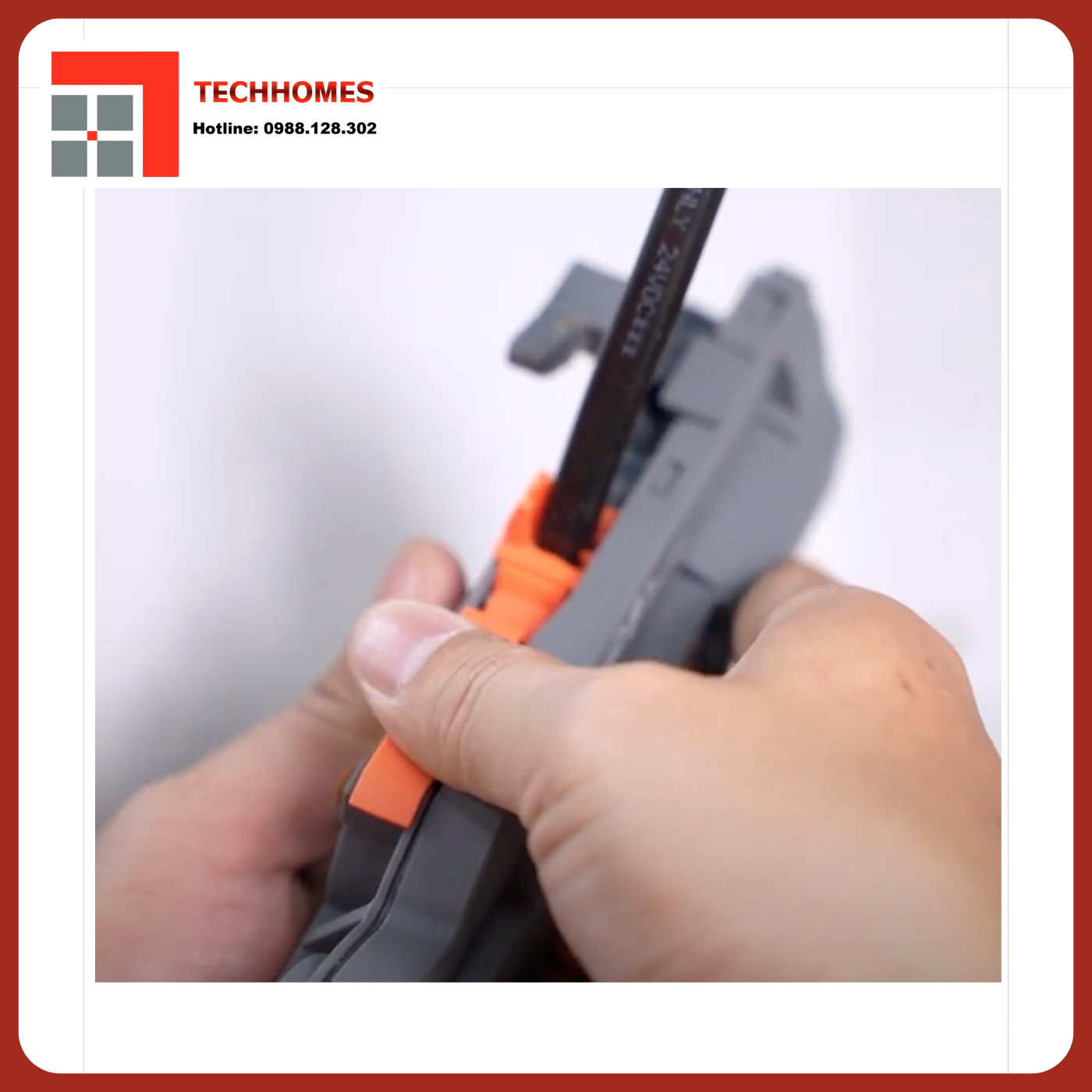

Bước 8: Nối điện
LẮP ĐẶT HỆ ĐIỆN BLUM

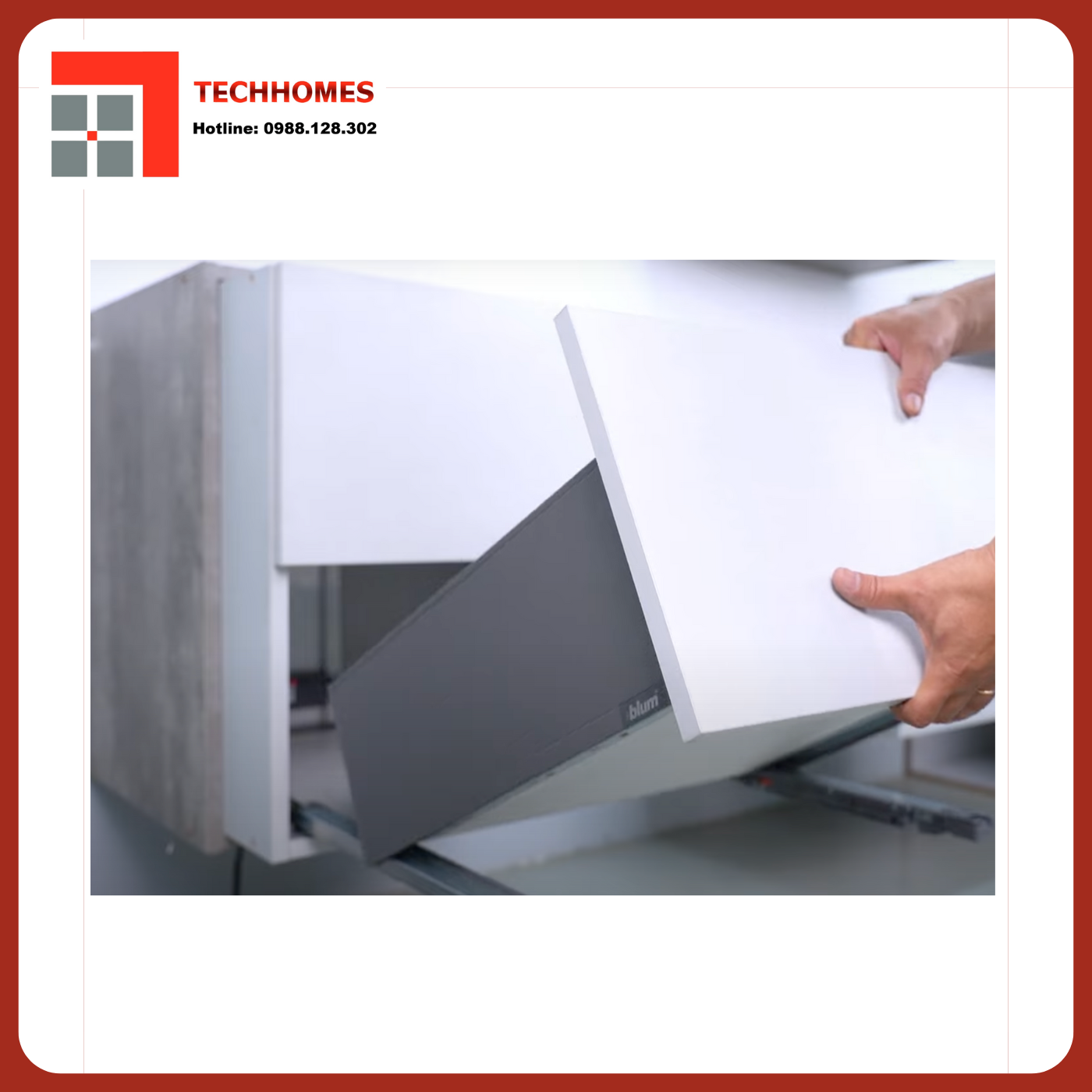

Bước 9: Lắp hộc ngăn kéo
LẮP ĐẶT HỆ ĐIỆN BLUM
ỨNG DỤNG HỖ TRỢ LẮP ĐẶT CỦA TECHHOMES
Techhomes Việt Nam tự hào sở hữu đội ngũ kỹ thuật viên chuyên nghiệp, giàu kinh nghiệm trong việc lắp đặt các sản phẩm Blum. Khách hàng có thể yên tâm với chính sách bảo hành và dịch vụ hỗ trợ sau lắp đặt, giúp đảm bảo hệ thống hoạt động ổn định và hiệu quả lâu dài.
